Лазерное сканирование для геодезии и топопланов

Классическая геодезия — это тахеометры, нивелиры и вычисления в блокноте. Точка за точкой, час за часом, день за днём. Метод рабочий, но медленный. А если нужно снять не 10 гектаров, а 100? Или не ровное поле, а карьер с перепадами высот? Или территорию, где нет прямой видимости между точками?

Лазерное сканирование в геодезии — это современная альтернатива классическим методам. Оно позволяет за считанные часы получить миллионы точек на большой территории, а затем автоматически создать цифровую модель рельефа (ЦМР), топографический план, подсчитать объёмы.

Эта статья о том, как лазерное сканирование (наземное, мобильное, воздушное) меняет подход к геодезическим работам, какие задачи решает и какие форматы результатов вы получаете.

Лазерное сканирование не отменяет классическую геодезию полностью, но во многих задачах оно эффективнее.
Топографическая съемка больших территорий (от 10 га)
• Классика: тахеометрическая съемка — дни и недели.
• Лазерное сканирование (с дрона или мобильное): часы.

Подсчёт объёмов грунта, отвалов, насыпей
• Классика: промеры по сетке 20×20 м или тахеометрия — погрешность 5–10%.
• Лазерное сканирование: миллионы точек на всей поверхности — погрешность 1–3%.

Создание цифровой модели рельефа (ЦМР) для проектирования
• Классика: интерполяция между точками — потеря деталей.
• Лазерное сканирование: ЦМР с разрешением 0,5–2 м, все микрорельефы.

Сложные условия (застройка, лес, отсутствие видимости)
• Классика: проблемы с прямыми видимостями между точками.
• Лазерное сканирование (воздушное LiDAR): видит сквозь кроны, не нужна прямая видимость.

Исполнительная съемка (контроль объёмов выполненных работ)
• Классика: споры между заказчиком и подрядчиком.
• Лазерное сканирование: объективный цифровой факт.

Параметр	Тахеометрическая съемка	Наземное лазерное сканирование	Воздушное лазерное сканирование
Скорость на 10 га	3–5 дней	1–2 дня (много станций)	0,5–1 час (полёт)
Точность	5–10 мм (локально)	2–5 мм (локально)	1–5 см
Плотность данных	100–500 точек/га	до 10 млн точек/га	50–200 точек/м² (500 тыс–2 млн/га)
Необходимость прямой видимости	Да	Да (между станциями)	Нет
Работа в лесу / под кронами	Нет	Нет	Да (LiDAR проникает)
Стоимость на 10 га	Высокая	Средняя	Низкая

Вывод:
Для малых участков (до 2–3 га) с простым рельефом — тахеометрия ещё актуальна. Для больших территорий, сложных условий, подсчёта объёмов, исполнительной съемки — лазерное сканирование (воздушное или комбинация методов).


Мы используем все три метода лазерного сканирования в геодезии — в зависимости от задачи.
Метод 1. Наземное стационарное сканирование (для малых участков и детальных объектов)
Когда применяем:
• Небольшие участки (до 2–3 га).
• Детальная съемка фасадов, цехов, выемок с отвесными стенками.
• Объекты, где нужна точность до 2–5 мм.
Как работает: Сканер на штативе переставляется с точки на точку, сшивка сканов — в офисе. На 1 га уходит 2–4 часа полевых работ и 1–2 дня обработки.
Метод 2. Мобильное сканирование (для линейных объектов и больших площадей)
Когда применяем:
• Протяжённые объекты (дороги, каналы, ЛЭП, трубопроводы).
• Большие открытые площади (склады, аэродромы, полигоны).
• Участки с допустимой точностью 1–3 см.
Как работает: Сканер на автомобиле, квадроцикле или на спине оператора проезжает / проходит по маршруту. Скорость съемки — до 50–100 га в день. Точность — 1–3 см.
Метод 3. Воздушное сканирование (для больших территорий и сложного рельефа)
Когда применяем:
• Территории от 10 га до сотен км².
• Леса, карьеры, овраги, поймы рек.
• Требуется ЦМР с разрешением 0,5–2 м.

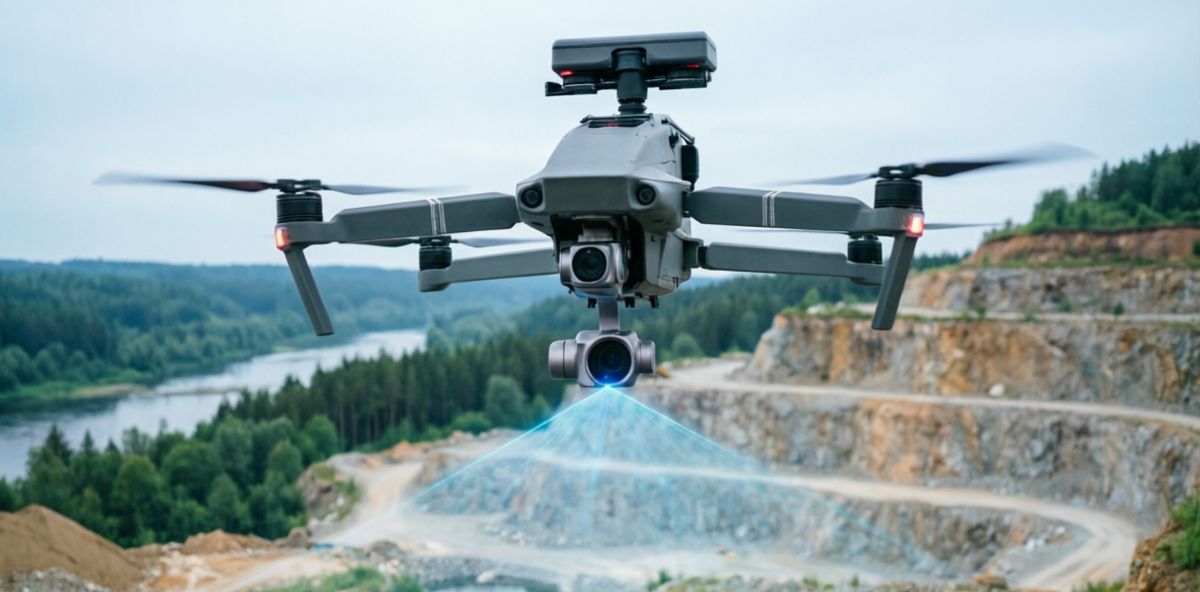

Как работает: Дрон с LiDAR летает по заданному маршруту на высоте 50–120 м. За один полёт (20–30 минут) покрывает 30–50 га. Точность 1–5 см.
Комбинация методов (наземное + воздушное)
Когда применяем:
• Сложные объекты: карьер + его борта + отвалы + прилегающая территория.
• Кровля + фасады + территория вокруг здания.
• Участки с перепадами высот, где дрон не видит нижние части.
Как работает: Дрон снимает верхнюю часть и общий рельеф. Наземный сканер — нижние части, отвесные стенки, здания. Данные сшиваем в едином облаке точек.



Вариант 1. Облако точек территории (.las, .laz, .e57)
Что это: Миллионы точек с координатами X, Y, Z и классификацией (земля, растения, здания, вода, провода).
Для кого: Для геодезистов, проектировщиков, BIM-инженеров.
Плотность: От 10 точек/м² (общий облёт) до 500 точек/м² (детальная наземная съемка).

Вариант 2. Цифровая модель рельефа (ЦМР) и цифровая модель местности (ЦММ)
Что это:
• ЦМР — рельеф земли без растений, зданий, машин. Только грунт.
• ЦММ — поверхность со всеми объектами.
Форматы: GeoTIFF, ASCII Grid, DXF, LandXML.
Для кого: Для проектировщиков, для геологов, для планировки территории.

Вариант 3. Топографический план (DWG, DXF, PDF)
Что это: Классический топографический план масштаба 1:200, 1:500, 1:1000, 1:2000 с горизонталями, ситуацией, коммуникациями.
Оформление: По ГОСТ 22268-76, с условными знаками.
Для кого: Для генпланистов, для кадастра, для строительных проектов.

Вариант 4. Подсчёт объёмов грунта / отвалов / насыпей
Что это: Ведомость объёмов работ с точностью 1–3%.
Как получается: Сравниваем облако точек «до» и «после» работ. Либо строим поверхность по ЦМР и вычисляем объём относительно проектной отметки.
Для кого: Для подрядчиков и заказчиков (акты выполненных работ, контроль).

Вариант 5. Профили и сечения (DWG, PDF)
Что это: Линейные сечения рельефа по любой заданной траектории. Для дорог, каналов, ЛЭП, трубопроводов.
Для кого: Для проектировщиков линейных объектов.

Вариант 6. Ортофотоплан
Что это: Фотореалистичная карта территории в масштабе, с географической привязкой.
Разрешение: 1–10 см на пиксель.
Для кого: Для дешифрирования, для презентаций, для кадастра.




Лесистая местность (земля под кронами не видна)
Проблема: Обычная фотограмметрия или визуальная съемка видит только кроны.
Наше решение: Воздушное LiDAR — лазерный луч имеет до 4–5 отражений. Последнее отражение — это земля. Мы классифицируем точки «земля» и строим ЦМР под лесом.

Карьеры и глубокие выемки (перепады высот 50–100 м)
Проблема: Дрон, летящий на высоте 80–100 м над верхней точкой, не видит дно карьера.
Наше решение: Планируем полёт с заходом в карьер (снижаем дрон на 30–50 м). Либо комбинируем воздушное сканирование (верхняя часть) с наземным (дно и борта).

Застроенная территория (много зданий, заборов)
Проблема: Наземный сканер не видит за зданиями, дрон сверху не видит стены и навесы.
Наше решение: Комбинация методов: дрон для общих контуров зданий и кровель, наземный сканер для фасадов и внутридворовых пространств. Сшивка в единое облако.

Большие перепады высот на малом участке (овраги, террасы)
Проблема: Сканер на штативе не видит дно оврага из-за края. Дрон видит, но точность может быть недостаточной.
Наше решение: Дрон для общей геометрии + наземное сканирование со дна оврага. Либо мобильное сканирование (носимый сканер) — оператор спускается в овраг и сканирует вручную.




Кейс 1. Ортофотопланы дорожной сети Санкт-Петербурга (357 км)
Задача: Создать высокоточные ортофотопланы дорожной сети для планирования и проектирования дорожных объектов, оптимизации транспортного движения.
Что сделали: В апреле 2020 года специалистами компании выполнили сканирование дорожной сети протяжённостью 99 км. В июне 2020 года портфолио пополнилось ещё 258 км. Использовалась аэрофотосъемка с БПЛА и лидарами, обработка в специализированном ПО.
Результат: Ортофотопланы высокого разрешения с привязкой к системе координат. Полученные материалы применяются для проектирования дорог, паспортизации, техобследования мостов и эстакад, а также для локальных задач транспортного планирования.
Источник: Подробнее о проекте

Кейс 2. Карьер для подсчёта объёмов (30 га)
Задача: Подсчитать объём оставшегося песка в карьере перед закупкой нового оборудования.
Что сделали: Воздушное лазерное сканирование за 2 часа (несколько полётов). Построили ЦМР карьера. Сравнили с архивной ЦМР (до выемки).
Результат: Объём песка рассчитан с погрешностью 1,5%. Споров с поставщиком не возникло. Экономия времени — в 10 раз по сравнению с тахеометрией.

Кейс 3. Топографическая съемка под строительство жилого комплекса (50 га)
Задача: Создать топоплан масштаба 1:500 для проектирования ЖК. Территория сложная: лес, овраг, ручей.
Что сделали: Воздушное LiDAR + ортофотоплан. Классификация точек (земля, лес, вода). Построение ЦМР с шагом 0,5 м.
Результат: Топоплан с горизонталями через 0,5 м. Проектировщики получили основу за 5 дней вместо 3 недель.

Кейс 4. Контроль объёмов выемки грунта под котлован
Задача: Заказчик и подрядчик не могли договориться: сколько грунта вывезли. Подрядчик говорил 15 000 м³, заказчик — 12 000 м³.
Что сделали: Сканирование котлована до заливки (облако точек). Построение ЦМР дна. Сравнение с проектной отметкой.
Результат: Фактический объём выемки — 13 200 м³. Спор решён.

Кейс 5. Профиль трассы газопровода (15 км)
Задача: Создать цифровую модель местности для проектирования охранной зоны газопровода.
Что сделали: Воздушное сканирование вдоль трассы за 1 день. ЦМР и ортофотоплан.
Результат: Проектировщики получили продольный профиль трассы, поперечные сечения через каждые 50 м. Полевые работы заняли часы вместо недель.

> Больше кейсов — в разделе «Портфолио» на сайте.



❔ Вопрос: Может ли лазерное сканирование полностью заменить тахеометрию?
Ответ: Нет, не полностью. Для малых участков (до 2 га) с простым рельефом тахеометрия может быть быстрее и дешевле. Лазерное сканирование выигрывает на больших территориях, сложных условиях, при подсчёте объёмов и создании детальных ЦМР.

❔ Вопрос: Какая точность для топоплана масштаба 1:500?
Ответ: Для масштаба 1:500 допуск по СП 47.13330 — 10–15 см. Воздушное LiDAR даёт 3–5 см, что вполне достаточно. Для масштаба 1:200 (допуск 5–10 см) лучше использовать наземное или комбинированное сканирование.

❔ Вопрос: Как быть, если на участке густой лес?
Ответ: Воздушное LiDAR «видит» землю под кронами. Мы классифицируем точки и строим ЦМР. Погрешность 5–10 см — норма для лесистой местности.

❔ Вопрос: Сколько времени занимает обработка?
Ответ: Облако точек — 1–3 дня. ЦМР и топоплан — 3–7 дней. Сложные объекты (комбинация методов) — до 14 дней.

❔ Вопрос: Сколько стоит лазерное сканирование для геодезических задач?
Ответ: Цена зависит от:
• Площади участка (от 0,5 га до сотен га).
• Сложности рельефа (лес, овраги, застройка).
• Типа съемки (воздушная / наземная / комбинация).
• Формата результата (только облако / ЦМР / топоплан / объёмы).
Ориентир: участок 10–20 га (открытая местность) — от 40 000 до 80 000 ₽ (облако + ЦМР + топоплан 1:500). Карьер 30 га — от 70 000 до 150 000 ₽ (облако + ЦМР + объёмы).





Компания «Архитектурная Фотограмметрия» работает с 2005 года, геодезическое лазерное сканирование — с 2007 года.
✔ 20 лет опыта — мы знаем, какой метод выбрать для вашей задачи.
✔ Все три метода — наземное, мобильное, воздушное сканирование. Комбинация на сложных объектах.
✔ Собственное ПО ScanIMAGER — для обработки, классификации точек, построения ЦМР и топопланов.
✔ Лицензии и разрешения — на воздушное сканирование оформляем сами.
✔ Работаем по всей России — выезжаем в любые регионы.




Шаг 1. Пришлите запрос
Напишите на info@photogrammetria.ru или позвоните +7 (812) 992-26-85. Сообщите: адрес или координаты участка, площадь, тип рельефа (лес, поле, карьер, застройка). Если есть — пришлите карту или схему.
Шаг 2. Получите бесплатную смету
Наши инженеры оценят оптимальный метод (воздушный / наземный / комбинация), объём работ, сроки. Срок — 1 рабочий день.
Шаг 3. Заключите договор
Фиксируем объём, сроки, стоимость, формат результата.
Шаг 4. Получим разрешения (для воздушного сканирования)
Оформляем документацию в Госкомиссии. Срок — 3–10 дней.
Шаг 5. Выезд на объект и съемка
Согласовываем дату. Полевые работы — от 1 часа до нескольких дней.
Шаг 6. Получите результат
Облако точек — через 1–3 дня. ЦМР и топоплан — через 3–7 дней. Подсчёт объёмов — через 5–10 дней.

Важно: Для объектов в Санкт-Петербурге и Ленобласти — возможен выезд инженера на предварительный осмотр (бесплатно).
