Центральное училище технического рисования и музей Штиглица А.Л.

С февраля по апрель 2021 года нашей компанией на объекте культурного наследия федерального значения "Центральное училище технического рисования и музей Штиглица А.Л.» в рамках разработки научно-проектной документации для проведения работ по реставрации лицевого и дворовых фасадов, по ремонту и реставрации конструкций купола, кровли, металлодекора, ограждения кровли музея, по ремонту, реставрации и приспособлению для современного использования здания котельной были проведены архитектурные обмеры методами лазерного сканирования и фотограмметрической съемки квадрокоптером с привязкой к Балтийской системе высот и условной системе координат.

Особенностью выполненных обмерных работ на данном данном объекте стало большое количество различных достаточно сложных декоративных элементов на фасадах. Их обмеры требовали большого количества снимков высокого качества и существенных затрат времени на их дальнейшую обработку. Всего только на лицевых фасадах было выделено 22 фрагмента (М 1:10 – 1:20), 68 деталей (М 1:5 – 1:10), 41 шаблон (М 1:1). Для каждого типа декора были сделаны цветные ортофотопланы высокого разрешения и необходимые сечения, по которым затем были выполнены обмерные чертежи.

Главный фасад здания музея Санкт-Петербургской государственной художественно-промышленной академии имени А. Л. Штиглица


Адрес объекта:
г. Санкт-Петербург, Соляной пер., д.13-15.

Сроки проведения работ на объекте:
февраль – апрель 2021 года

Работы, проводимые на объекте:
архитектурные обмеры, лазерное сканирование фасадов, фотограмметрическая съемка квадрокоптером, построение обмерных чертежей (планов, фасадов, деталей и шаблонов декоративных элементов фасадов), формирование ортофотопланов фасадов объекта культурного наследия федерального значения "Центральное училище технического рисования и музей Штиглица А.Л.».

Справка по объекту:

Объект культурного наследия федерального значения "Центральное училище технического рисования и музей Штиглица А.Л.» (ныне - Санкт-Петербургская государственная художественно-промышленная академия имени А. Л. Штиглица) было основано в 1876 году на средства, пожертвованные бароном Александром Штиглицем. Главный корпус Училища (Соляной пер.,13) был спроектирован и построен в 1878—1881 годах архитектором А. И. Кракау в содружестве с архитектором Р. А. Гёдике. Соседнее здание - по проекту первого директора этого учебного заведения — архитектора М. Е. Месмахером.

С 1953 по 1994 год академия именовалась Ленинградским высшим художественно-промышленным училищем имени В. И. Мухиной, поэтому в СМИ её часто называют «Мухинским училищем», а "в народе" - просто «Муха». Училище не раз переименовывалось, но всегда оставалось одним из наиболее известных художественных вузов России и Европы.

История академии как художественной школы уходит корнями во вторую половину XIX века, в эпоху бурного развития российской промышленности, которая, стремясь сделать свою продукцию конкурентно-способной на мировом рынке, поставила перед обществом проблему подготовки художников для производства.

Здание Училища строилось с 1878 по 1881 годы и было открыто 29 декабря 1881 года в присутствии великого князя Владимира Александровича.

Центральное училище технического рисования существовало на проценты от завещанного А. Л. Штиглицем в 1884 капитала (около 7 миллионов рублей) и готовило художников декоративно-прикладного искусства для промышленности, а также учителей рисования и черчения для средних художественно-промышленных школ.

Здание музея в Соляном городке – выдающийся памятник архитектуры Петербурга периода историзма, в убранстве его тридцати двух залов нашли отражение почти все исторические эпохи и стили.

После революции училище было закрыто, а музей перешел в ведение Эрмитажа, став его филиалом. После Великой Отечественной Войны, при воссозданном училище, ставшим в 1953 году ЛВХПУ им. В. И. Мухиной, был возрожден музей. Современная экспозиция музея является уникальным для России опытом реконструкции экспозиции художественно-промышленного музея эпохи историзма, собравшей все «модные» тренды дизайна конца XIX века.

Работы, проведенные на объекте ООО «Архитектурная фотограмметрия»:

1. создание геодезического обоснования - разбивка и закрепление точек опорной сети, определение их координат в условной системе координат и Балтийской системе высот,
2. лазерное сканирование фасадов здания Академии Штиглица,
3. фотограмметрическая съемка квадрокоптером,
4. создание цветных ортофотопланов высокого разрешения для каждого типа декоративных элементов фасада,
5. построение на основании полученных данных комплекта обмерных чертежей (фасадов, фрагментов (М 1:10 – 1:20), деталей (М 1:5 – 1:10) и шаблонов декоративных элементов фасадов (М 1:1).

Скульптуры под козырьком кровли здания вид с боку
Здание Академии Штиглица в Санкт-Петербурге: съемка отдельных декоративных элементов и карниза фасада здания.


Облако точек здания академии
Облако точек - результат лазерного сканирования здания училища.

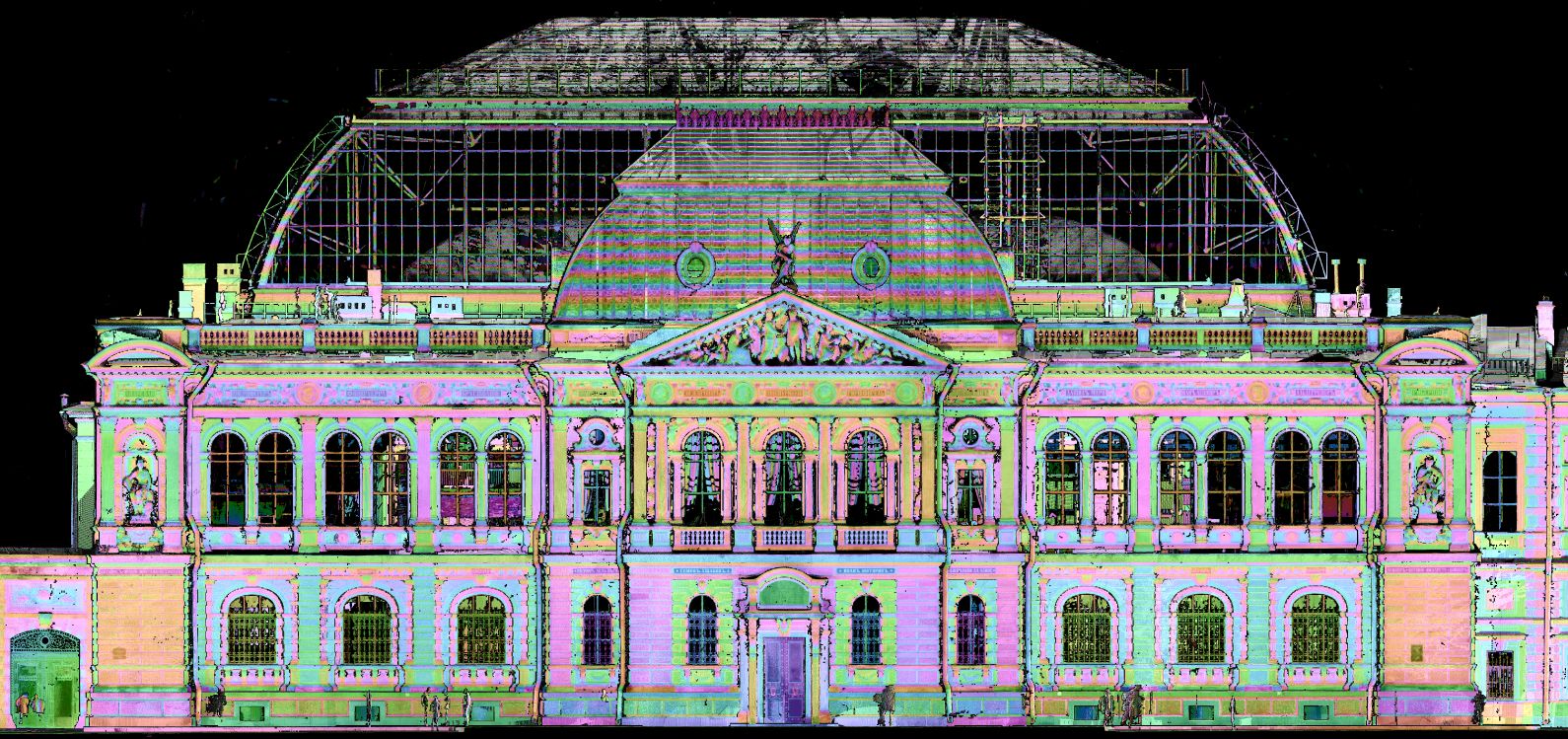

Ортофотоплан фасада здания псевдоокрашенный по отстояниям
Продукция компании: псевдоокрашенный по отстояниям ортофотоплан фасада здания


Отрисовка декоративных элементов фасада здания цветному ортофотоплану
Процесс создания обмерного чертежа по цветному ортофотоплану фасада здания.


Цветной ортофотоплан фасада здания государственной академии Штиглиц
Цветной ортофотоплан лицевого фасада здания государственной академии Штиглиц.


Обмерный чертеж фасада здания
Обмерный чертеж: фасад здания училища. Результат проведения обмерных работ.


Чертеж плана кровли здания
Обмерный чертеж: чертеж кровли здания училища. Купол (фрагмент кровли).


Разрез купола на крыше - чертеж
Обмерный чертеж: купол в разрезе на здании академии Штиглиц (Санкт-Петербург).


Чертеж с размерами двух рельефных медальонов
Обмерный чертеж: декоративные детали на фасаде здания академии Штиглиц - медальоны.


Чертеж с размерами и сечение декоративного оформления фасада здания
Обмерный чертеж: декоративные элементы на фасаде здания, сечение по декору.


Чертеж барельефа на фронтоне фасада здания
Обмерный чертеж: барельеф на фронтоне лицевого фасада здания.
