BIM-моделирование по обмерам: от облака точек до информационной модели

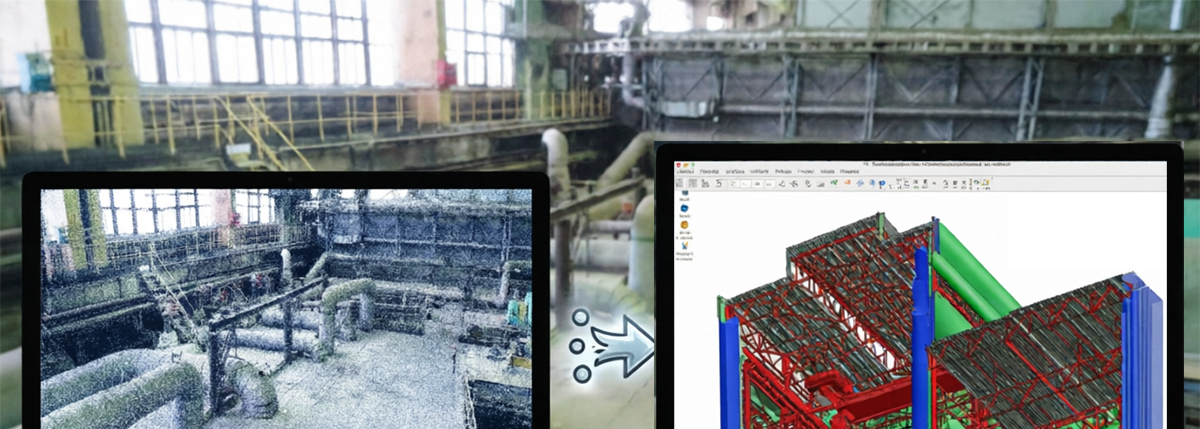

У вас есть облако точек, полученное в результате лазерного сканирования здания. Миллионы точек с координатами X, Y, Z. Это ценные данные, но сами по себе они неудобны для проектирования: в облаке нельзя «привязать» элемент к смете, нельзя автоматически получить ведомость объёмов, нельзя проверить коллизии с новым оборудованием.

BIM-модель (Building Information Model) — это не просто 3D-геометрия. Это интеллектуальная информационная модель, где каждый элемент (стена, колонна, окно, труба) имеет атрибуты: материал, размеры, производителя, дату монтажа, стоимость, состояние.

Эта статья — о том, как мы превращаем облако точек в полноценную BIM-модель, какие инструменты используем и какие задачи решает готовая модель.

BIM-модель «как есть» (as-built) — это информационная модель, построенная на основе реальных обмеров существующего здания, а не по проектной документации.

Чем она отличается от проектной BIM-модели:
• Проектная модель показывает, как должно быть построено.
• Обмерная BIM-модель показывает, как построено на самом деле (с учётом всех отклонений, деформаций, реальных размеров).

Какие данные содержит обмерная BIM-модель:
• Геометрия каждого элемента (фактические размеры, форма, положение).
• Атрибутивная информация (материал, тип, состояние, дефекты, дата обследования).
• Связи между элементами (например, колонна опирается на фундамент, балка — на колонну).
• Фотографии и комментарии (привязка фото дефектов к конкретным элементам).

Какие задачи решает обмерная BIM-модель:
• Проектирование реконструкции и реставрации (точная основа).
• Контроль коллизий (например, не «наедет» ли новая вентиляция на существующую балку).
• Сметное дело (автоматический подсчёт объёмов материалов).
• Эксплуатация (планирование ремонтов, управление активами).
• Паспортизация и кадастр (ведение реестра объектов недвижимости).



Процесс включает несколько этапов — от полевых работ до готовой модели.

Этап 1. Лазерное сканирование и получение облака точек
Выполняем лазерное сканирование объекта с необходимой плотностью и точностью.
• Для архитектурных элементов (стены, колонны, перекрытия) — плотность 5–10 мм.
• Для инженерных систем (трубы, кабельные лотки) — плотность 2–5 мм.
• Для мелких деталей (лепнина, закладные) — плотность 1–2 мм.
Результат — облако точек в формате .rcp, .e57, .las.

Этап 2. Импорт облака точек в BIM-среду
Загружаем облако точек в Revit (Autodesk) или другое BIM-ПО. Облако служит подложкой: мы видим реальную геометрию и «обводим» её элементами модели.

Этап 3. Распознавание и классификация элементов
Вручную (или с помощью наших скриптов) определяем, какой элемент где находится:
• Стены (несущие и ненесущие).
• Колонны и пилястры.
• Перекрытия и балки.
• Окна и двери.
• Лестницы.
• Инженерные системы (трубы, вентиляция, кабельные лотки).
• Архитектурный декор (лепнина, карнизы).

Этап 4. Построение геометрии элементов
Создаём в Revit (или другом ПО) 3D-объекты, соответствующие реальным размерам и форме, зафиксированным в облаке точек.
• Для типовых элементов (окна, двери) используем семейства (families) с параметрами.
• Для уникальных элементов (историческая лепнина) — создаём индивидуальные формы (in-place mass).
• Для инженерных систем — используем трубопроводы и воздуховоды с фактическими диаметрами и уклонами.

Этап 5. Наполнение атрибутивной информацией
Каждому элементу присваиваем параметры:
• Общие: материал, год постройки / монтажа, состояние (удовлетворительное / аварийное / требует замены).
• Архитектурные: толщина стены, высота потолка, площадь.
• Инженерные: диаметр трубы, материал, давление, температура.
• Для ОКН: охранный статус, категория предмета охраны.

Этап 6. Контроль качества и верификация
Сравниваем созданную BIM-модель с исходным облаком точек: все ли элементы смоделированы, нет ли смещений, правильно ли проставлены размеры.

Этап 7. Экспорт и передача заказчику
Передаём модель в нужных форматах: .rvt (Revit), .ifc (нейтральный формат), .nwc (Navisworks). Также предоставляем исходное облако точек и технический отчёт.


Вариант 1. BIM-модель «как есть» (Revit, IFC)
Информационная модель, полностью соответствующая реальному объекту. Включает геометрию и атрибутику всех элементов.

Вариант 2. BIM-модель с дефектами и состоянием
В модель добавлены параметры состояния: «требует ремонта», «аварийное», «коррозия 30%». Можно раскрасить модель по степени износа.

Вариант 3. BIM-модель + ведомости объёмов (смета)
Автоматические спецификации: площади стен, объём бетона, количество окон, длина труб. Основа для сметных расчётов.

Вариант 4. BIM-модель для эксплуатации (COBie, AssetWise)
Модель, адаптированная под системы управления активами. Каждый элемент имеет ID, дату последнего осмотра, ссылку на паспорт оборудования.
Вариант 5. Комплект «под ключ» (облако + BIM + чертежи + отчёт)
Максимальный набор: исходное облако точек, BIM-модель, обмерные чертежи (сгенерированные из модели), технический отчёт.




Кейс 1. Промышленный цех комбината «Свеза Новатор» (Великий Новгород)
Объект: Действующий фанерный комбинат, производственный корпус площадью 26 000 м², объём около 240 000 м³.
Задача: BIM-модель для модернизации оборудования без остановки производства.
Что сделали: Наземное лазерное сканирование цеха, создание детализированной BIM-модели в Revit. В модель заложены фактические размеры, расположение колонн, ферм, технологических проёмов.
Результат: Проектировщики смоделировали новое оборудование в той же среде, проверили коллизии. Монтаж прошёл без подрезок и переделок. Экономия — более 1 млн рублей за счёт исключения ошибок.
Источник: Подробнее о проекте

Кейс 2. Электродепо «Измайлово» (Москва, ТЧ-3)
Объект: Электродепо Московского метрополитена, объект культурного наследия регионального значения.
Задача: Создание информационной модели фасадов и стропильных систем для реставрации.
Что сделали: Лазерное сканирование фасадов, диспетчерской башни и помещений с фермами. Построение BIM-модели с атрибутикой элементов предмета охраны.
Результат: Проектировщики получили модель, в которой каждый сандрик, кронштейн и карниз имеет параметры состояния и историческую ценность.
Источник: Подробнее о проекте

Кейс 3. Павильон №61 «Центросоюз» на ВДНХ (Москва)
Объект: Павильон в стиле сталинского ампира, объект культурного наследия федерального значения.
Задача: Создание обмерной документации и BIM-модели для реставрации.
Что сделали: Архитектурные обмеры фасадов и кровли. Построение BIM-модели, в которую внесены утраченные элементы (барельефы, скульптуры) для их воссоздания.
Результат: Модель стала основой для проекта реставрации. По ней восстановили терракотовый цвет декора и утраченные скульптурные группы.
Источник: Подробнее о проекте

Кейс 4. Южный фасад Государственного Эрмитажа
Объект: Фасад главного музея страны, объект культурного наследия федерального значения.
Задача: Создать BIM-модель фасада с детализацией лепнины и скульптур для реставрации.
Что сделали: Лазерное сканирование + фотограмметрия. Построение BIM-модели в Revit с привязкой к системе координат и внесением всех дефектов.
Результат: Модель принята КГИОП как цифровой паспорт фасада. Используется для мониторинга состояния и планирования реставрационных работ.
Источник: Подробнее о проекте

Кейс 5. Особняк Н.В. Безобразовой (Санкт-Петербург)
Объект: Жемчужина петербургского модерна. Сегодня — Российский государственный институт сценических искусств.
Задача: Создать BIM-модель интерьеров (вестибюль, парадная лестница) для реставрации.
Что сделали: Лазерное сканирование интерьеров с высокой плотностью (3 мм). Построение BIM-модели с детализацией лепнины, балюстрады, кессонных потолков.
Результат: Реставраторы получили точную модель для воссоздания утраченных элементов. Модель также используется для учебных целей института.
Источник: Подробнее о проекте
Больше кейсов — в разделе «Портфолио» на сайте.




❔ Вопрос: Сколько времени занимает создание BIM-модели по облаку точек?
Ответ: Зависит от площади и сложности объекта. Ориентир (сроки от): небольшое здание (500–1000 м²) — от 5 рабочих дней. Промышленный цех (5000–10 000 м²) — от 15 рабочих дней.

❔ Вопрос: Какой софт вы используете для BIM?
Ответ: Основной инструмент — Autodesk Revit. Также работаем с Navisworks (проверка коллизий), IFC (нейтральный формат), Dynamo (автоматизация рутинных процессов).

❔ Вопрос: Можно ли получить BIM-модель в ArchiCAD или другом ПО?
Ответ: Да, мы можем экспортировать модель в нейтральный формат IFC, который открывается в ArchiCAD, Tekla, Bentley и других BIM-системах.

❔ Вопрос: Что дешевле — BIM-модель или традиционные чертежи?
Ответ: BIM-модель дороже на этапе создания, но экономит деньги на этапе проектирования и эксплуатации (автоматические ведомости, контроль коллизий, управление активами). Для сложных объектов и промышленных площадей BIM окупается быстро.

❔ Вопрос: Сколько стоит создание BIM-модели по обмерам?
Ответ: Цена зависит от площади объекта, сложности архитектуры, требуемой детализации (LOD — уровень детализации).
Ориентир (цены от):
• Небольшое здание (500–1000 м²) — от 150 000 ₽.
• Промышленный цех (5000–10 000 м²) — от 500 000 ₽.
Мы даём бесплатную смету за 1 день: напишите на info@photogrammetria.ru, пришлите адрес объекта и несколько фотографий.




Компания «Архитектурная Фотограмметрия» работает с 2005 года.

✔ 20 лет опыта — мы создавали BIM-модели для комбината «Свеза Новатор», Эрмитажа, электродепо Измайлово.
✔ Собственное ПО ScanIMAGER — для быстрой обработки облаков точек и автоматического распознавания элементов (стены, колонны, трубы).
✔ Работаем с Revit и IFC — стандарты, принятые всеми участниками строительного процесса.
✔ Опыт с ОКН — умеем моделировать лепнину, историческую кладку, уникальные архитектурные элементы.
✔ Передаём исходные данные — вы получаете не только модель, но и исходное облако точек для контроля.




Шаг 1. Пришлите запрос
Напишите на info@photogrammetria.ru или позвоните +7 (812) 992-26-85. Сообщите: адрес объекта, тип здания, площадь, цель BIM-модели (реконструкция / реставрация / эксплуатация).
Шаг 2. Получите бесплатную смету
Наши инженеры оценят объём работ, необходимый уровень детализации (LOD), сроки. Срок — 1 рабочий день.
Шаг 3. Заключите договор
Фиксируем объём, сроки, стоимость, формат результата (.rvt, .ifc, .nwc).
Шаг 4. Проводим лазерное сканирование и обработку
Получаем облако точек (если его ещё нет). Если облако у вас есть — вы предоставляете его нам.
Шаг 5. Создаём BIM-модель
Инженеры-модельеры в Revit строят информационную модель по облаку точек.
Шаг 6. Передаём результат и принимаем
Вы проверяете модель, тестируете (выгружаете ведомости, проверяете коллизии). Подписываете акт.

Важно: Если облака точек ещё нет, мы можем выполнить полный цикл «под ключ»: сканирование + BIM-модель.
