Фотограмметрия против лазерного сканирования?

«Точность без цвета — неполна. Цвет без точности — обманчив. Только их синтез даёт истину.»

Сегодня 3D-моделирование стало повседневным инструментом в архитектуре, реставрации, промышленности и науке. Но при выборе технологии многие всё ещё задаются вопросом: фотограмметрия или лазерное сканирование?
На деле — это ложная дилемма. Эти методы не конкурируют. Они дополняют друг друга.
И именно их синтез открывает путь к созданию полноценного цифрового двойника — точного, информативного и долговечного.

В этой статье мы разберём:

• В чём реальные сильные и слабые стороны каждой технологии;
• Почему ни одна из них по отдельности не решает всех задач;
• Как компания «Фотограмметрия» разработала уникальную методику совмещения данных — и почему она стала стандартом для реставрации памятников;
• Какие форматы фиксации мы предлагаем — и почему они лучше чертежей и фотоальбомов.

Фотограмметрия строит 3D-модель на основе серии перекрывающихся фотографий. Принцип прост: чем больше снимков с разных углов — тем точнее модель.

Преимущества:
✅ Низкая стоимость (достаточно камеры и ПО);
✅ Высокая детализация текстуры — цвет, материал, мелкие дефекты;
✅ Быстрое покрытие больших территорий (особенно с дроном).

Ограничения:
❌ Зависимость от освещения, теней, бликов;
❌ Сложности с однородными поверхностями (белая штукатурка, стекло);
❌ Требует геодезической привязки (марки, RTK-роувер) для масштабирования;
❌ Результат зависит от квалификации оператора и качества камеры.

💡 Фотограмметрия — идеальна для визуализации, мониторинга и экспресс-обследований. Но для инженерных расчётов и реставрации — её недостаточно.

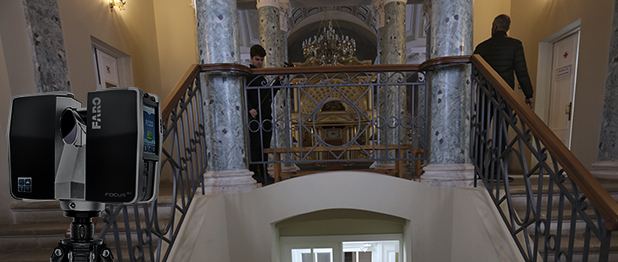

Лазерный сканер фиксирует миллионы точек с координатами, формируя так называемое «облако точек». Это — эталон геометрической достоверности.

Преимущества:
✅ Метрическая точность до 1 мм;
✅ Независимость от освещения — работает ночью, в пыли, в подвалах;
✅ Повторяемость результатов — данные объективны и стандартизированы.

Ограничения:
❌ Не передаёт цвет и текстуру (только интенсивность отражения — «чёрно-белая» модель);
❌ Высокая стоимость оборудования и ПО;
❌ Требует времени на обработку (иногда — недели).

💡 Лазер — основа для BIM, инженерных расчётов, контроля деформаций. Но без цвета он «слеп» к историческому и эстетическому контексту.



Рассмотрим реальный пример: реставрация фасада XIX века.
• Лепнина потрескалась.
• Камень выщерблен.
• Часть карниза утрачена.

Если использовать только фотограмметрию:

→ Получите красивую, цветную модель.
→ Но не сможете точно измерить глубину трещины или угол наклона стены.
→ При восстановлении — рискуете ошибиться на несколько миллиметров. А это — нарушение исторической целостности.

Если использовать только лазер:

→ Получите точную геометрию.
→ Но не увидите, где именно потемнел камень, где — следы старой краски, где — современные заплатки.
→ Реставратор будет работать «вслепую».

Решение — совмещение:

🔸 Лазер даёт точную форму — каждая точка имеет координаты.
🔸 Фотограмметрия (на калиброванной камере) даёт реалистичный цвет.
🔸 Наши алгоритмы переносят цвет с фото на каждую точку облака — получается цветная 3D-модель с миллиметровой точностью.
Это не просто «модель». Это цифровой паспорт памятника — полный, объективный, вечный.




Компания «Фотограмметрия» (бывш. НПП «Фотограмметрия») — одна из немногих в России, кто не просто применяет, а разрабатывает технологии совмещения данных.

🔸 Этап 1: Калибровка камеры
Мы используем специально калиброванные цифровые камеры. Калибровка проводится на нашем тестовом полигоне — определяются параметры дисторсии объектива. Это исключает искажения.
🔸 Этап 2: Геодезическая привязка
Все снимки и сканы выполняются в единой системе координат — с использованием тахеометра или GNSS. Это гарантирует абсолютную точность.
🔸 Этап 3: Совмещение и колоризация
По строгим фотограмметрическим формулам мы пересчитываем координаты точек скана в систему снимка — и присваиваем каждой точке её реальный цвет.
🔸 Этап 4: Создание ортофотопланов в формате SPO

Мы не ограничиваемся облаком точек. Мы создаём ортогональные проекции (ортофотопланы) — которые:
• Выглядят как фото,
• Но являются точными чертежами (масштаб 1:1),
• Хранятся в нашем собственном формате SPO — где каждому пикселю соответствуют три геодезические координаты.

Это — «трёхмерное изображение», которое можно открыть в AutoCAD, взять размеры, сделать сечение — без участия наших специалистов.





Мы предлагаем не один, а три уровня цифровой фиксации — в зависимости от ваших целей и бюджета:

Формат	Для чего подходит	Преимущества
Цветная 3D-модель (облако точек)	Сложные объекты: скульптуры, церкви, интерьеры с лепниной	Полная метрическая и визуальная информация. Возможность получить любые сечения.
Ортофотоплан в формате SPO	Фасады, стены, плафоны, полы	Высокая информативность + компактность (в 3 раза меньше объём, чем у облака). Можно работать автономно.
Ортофотоплан в TIFF/JPEG + геопривязка	Быстрая передача заказчику, публикации, презентации	Минимальный объём, совместимость с любым ПО, точность масштаба.

💡 Стоимость ортофотоплана — в 2–3 раза ниже, чем ручного чертежа того же масштаба. Особенно на сложных объектах.




Все материалы мы передаём заказчику вместе с программным комплексом ScanIMAGER — разработанным нашим предприятием.
С его помощью архитекторы и реставраторы могут:

• Измерять расстояния, углы, площади;
• Делать сечения в любом месте;
• Экспортировать данные в AutoCAD, Revit, ArchiCAD;
• Создавать обмерные чертежи самостоятельно — без повторного обращения к нам.

Мы не продаём «файл». Мы передаём инструмент.

Заключение: будущее — за синтезом, а не противопоставлением!
Фотограмметрия и лазерное сканирование — не враги.
Они — две половины единого решения.
• Фотограмметрия — глаза.
• Лазер — руки.
• Их совмещение — разум.

Компания «Фотограмметрия» уже более 20 лет развивает эту идею.
Мы не просто делаем обмеры.
Мы создаём цифровые архивы, которые служат веками.
