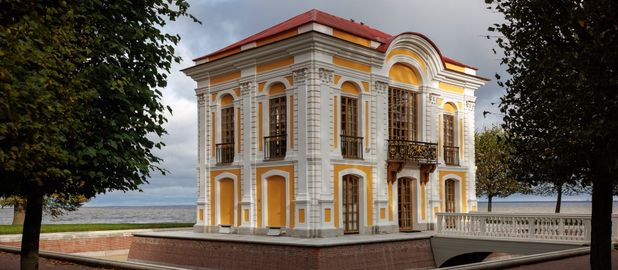

Лазерное сканирование павильона "Эрмитаж" в Петергофе

Павильон "Эрмитаж" в Нижнем парке Петергофа представляет собой исключительную историко-культурную ценность как первый в России образец архитектурного типа "эрмитажей" и яркий памятник петровской эпохи. В октябре 2018 года специалисты компании "Архитектурная Фотограмметрия" выполнили комплексное лазерное сканирование фасадов этого уникального сооружения. Работы проводились в рамках подготовки к масштабной реставрации, завершенной в 2023 году. Применение современных технологий позволило создать детальную цифровую модель памятника, которая стала научной основой для восстановления его исторического облика и продолжает служить важным документом для будущих поколений реставраторов.

В XVIII столетии среди европейской аристократии вошло в традицию возведение особых уединённых павильонов, именовавшихся "Эрмитажами" (от французского "ermitage" - жилище отшельника). Эти изысканные сооружения имели характерную двухъярусную планировку: на первом этаже располагались кухни и помещения для прислуги, в то время как второй этаж, куда пища подавалась при помощи специальных подъёмных механизмов, предназначался для приватных собраний избранного круга гостей.

Российская история эрмитажей началась с указа Петра Великого о строительстве первого такого павильона в Петергофе. Возведённый в западной части Нижнего парка, на живописном берегу Финского залива, этот архитектурный шедевр стал воплощением впечатлений монарха от его европейских путешествий, где он впервые познакомился с подобными постройками. Петергофский Эрмитаж, ставший образцом для всех последующих русских "эрмитажей", сочетал в себе функциональность с изысканной архитектурой, создавая идеальные условия как для гастрономических удовольствий, так и для интеллектуального общения в узком кругу.

Архитектурный шедевр петровской эпохи:

Период строительства: 1721-1725 годы
Архитектор: Иоганн Фридрих Браунштейн
Стилистика: Петровское барокко с заметным влиянием голландской архитектуры

• Историческое значение:

- Первое в России сооружение типа "эрмитаж" (от франц. "ermitage" - уединенное место)
- Прототип для всех последующих русских эрмитажей
- Уникальный образец придворной архитектуры начала XVIII века
- Исторический цвет фасадов - апельсиновый (точно восстановлен в 2023 году)

Этапы строительства и трансформации:

1721-1725 гг. - первоначальное строительство по замыслу Петра I
1748 г. - облицовка стилобата путиловской плитой
1756-1757 гг. - реставрация под руководством К.С. Жирардона
1797 г. - замена подъемного кресла на лестницу
1941-1944 гг. - значительные повреждения в период оккупации
1952 г. - первая послевоенная реставрация
2021-2023 гг. - комплексная научная реставрация

Уникальные инженерные и архитектурные решения:

• Подъемный стол для сервировки (механизм утрачен в XX веке)
• Разводной мост через ров (восстановлен в ходе последней реставрации)
• Подъемное кресло-лифт (заменено лестницей после аварии 1797 года)
• Система водоснабжения рва от Марлинского пруда
• Шпалерная развеска 124 картин в интерьере


Предмет охраны как объекта культурного наследия

1. Градостроительные характеристики:

• Историческое местоположение в структуре Нижнего парка
• Визуальные связи с Финским заливом и парковыми перспективами
• Композиционное значение в ансамбле Петергофа

2. Объемно-пространственная композиция:

• Двухэтажный объем на массивном стилобате
• Крестообразная планировка с центральным залом
• Система окружающего рва с исторической гидроизоляцией
• Высотные отметки (стилобат - 1,2 м, общая высота - 12 м)

3. Конструктивные особенности:

• Деревянные сваи фундамента (лиственница)
• Кирпичные стены с путиловской облицовкой
• Историческая система оконных переплетов
• Подлинные конструкции кровли
• Система балконов с коваными решетками

4. Декоративное убранство:

• Балюстрады и кованые решетки (восстановленные по аналогам)
• Лепной декор фасадов
• Алебастровые статуи времен года на фронтонах
• Подлинный паркет XVIII века
• Камин из каррарского мрамора
• Сохранившиеся элементы отделки интерьеров

5. Исторические интерьеры:

• Подлинная планировка помещений
• Сохранившиеся элементы отделки:
- Дубовые панели
- Дверные заполнения
- Паркетные полы
• Система шпалерной развески картин



Архитектурное описание

Экстерьер:

• Габариты: 22×18 м, высота - 12 м

• Фасады:
- Оригинальный апельсиновый цвет (подтвержденный исследованиями)
- Огромные окна-двери (восстановленные по историческим аналогам)
- Алебастровые статуи времен года работы К. Оснера
- Кованые балконные решетки по рисункам Николя Пино
- Деревянные резные капители пилястр

Интерьеры:

• Первый этаж:
- Кухня с исторической плитой
- Буфетная с механизмом подъемного стола (воссоздана)
- Служебные помещения ("чуланцы")

• Второй этаж - центральный зал с:
- Подлинным паркетом
- Камином из каррарского мрамора
- Исторической живописью (124 картины)
- Сохранившимися элементами лепного декора

Инженерные особенности:

• Система водоснабжения рва
• Историческая гидроизоляция
• Восстановленный разводной мост
• Система подъемных механизмов (частично воссозданная)



1. Подготовительный этап:
• Изучение исторических материалов
• Разработка методики сканирования
• Определение ключевых контрольных точек

2. Полевые работы:
• Лазерное сканирование фасадов:
- Плотность точек: 5 мм
- Точность: 2-3 мм
- Полный охват поверхности

• Фотофиксация:
- Высокодетализированные панорамы
- Документирование состояния

3. Камеральная обработка:
• Создание единого облака точек (более 1 млрд точек)
• Генерация ортофотопланов фасадов
• Подготовка:
- Точных сечений
- Обмерных чертежей
- 3D-модели

Использованное оборудование:
• Лазерный сканер
• Цифровая фотокамера
• Специализированное программное обеспечение


Значение выполненных работ

Полученные в ходе сканирования данные необходимы и используются:

1. Для реставрации:
- Стали основой проекта реставрации 2021-2023 гг.
- Позволили точно зафиксировать текущее состояние и геометрические параметры, а также восстановить фасады
- Обеспечили документацию для воссоздания утраченных элементов

2. Для мониторинга:
- Зафиксировали состояние памятника до реставрации
- Создали базу для будущего мониторинга сохранности
- Позволили выявить скрытые деформации конструкций

3. Для науки:
- Предоставили уникальный исследовательский материал
- Документировали особенности строительной техники XVIII в.
- Сохранили информацию о подлинных конструкциях

4. Для популяризации:
- Могут стать основой для виртуальных туров
- Позволить создать интерактивные модели
- Обеспечить доступ к памятнику для удаленного изучения


Наши услуги

Компания "Архитектурная Фотограмметрия" (бывш. НПП "Фотограмметрия") предлагает полный комплекс услуг по документированию объектов культурного наследия:

✔ Лазерное сканирование памятников архитектуры
✔ Создание научно-обмерной документации
✔ 3D-моделирование исторических объектов
✔ Мониторинг состояния и деформаций
✔ Разработка виртуальных туров

Наши преимущества:

• 15-летний опыт работы с объектами ЮНЕСКО
• Современное геодезическое оборудование
• Квалифицированные специалисты
• Полный цикл работ "под ключ"
• Соблюдение всех нормативных требований

Доверьте сохранение культурного наследия профессионалам!




Преимущества лазерного сканирования для памятников архитектуры:

Лазерное сканирование стало незаменимым инструментом в реставрационной практике благодаря своим уникальным характеристикам:

✔ Беспрецедентная точность измерений (до 1-2 мм) позволяет фиксировать мельчайшие архитектурные детали

✔ Бесконтактный метод исследования гарантирует сохранность хрупких исторических поверхностей

✔ Полнота данных обеспечивает комплексное документирование объекта

✔ Высокая детализация дает возможность выявлять даже незначительные деформации конструкций

Особую ценность технология представляет при работе с особо ценными интерьерами, где традиционные методы обмеров могут представлять риск для сохранности декоративных элементов.

Технические возможности современного оборудования:

Современные лазерные сканеры, такие как использованный в нашем проекте, обладают впечатляющими характеристиками:

✔ Скорость сканирования достигает 1 000 000 точек в секунду
✔ Автоматизированный процесс значительно ускоряет проведение работ
✔ Высокая точность измерений (до 1 мм на 50 метрах)
✔ Полноценное 3D-представление объекта вместо плоских изображений

Результаты сканирования павильона "Эрмитаж":

В ходе работ была создана:

✔ Детализированная 3D-модель всего сооружения
✔ Комплект панорамных изображений сверхвысокого разрешения
✔ Интерактивное облако точек с возможностью:
- Масштабирования и вращения
- Точных линейных измерений
- Определения объемов и площадей
- Анализа пространственных соотношений

Практическое применение полученных данных:

Технология позволяет создавать:
✔ единое цифровое облако точек
✔ точные обмерные чертежи
✔ архитектурные разрезы и планы
✔ детализированные схемы конструкций
✔ цветные ортофотоплны фасадов здания с высокой детализацией

Визуализации для проектной документации

Полученные материалы стали важнейшей основой для разработки научно-проектной документации по реставрации памятника, обеспечив максимальное соответствие будущих работ историческому облику здания.
