Точный и независимый обмер жилых и нежилых объектов недвижимости

Специалисты компании ООО «Архитектурная Фотограмметрия» произведут точный и независимый обмер жилых и нежилых объектов недвижимости, таких как квартиры, офисы, коттеджи.

Обмер помещения – необходимая процедура в случае:

• Покупки или аренды помещения для уточнения соответствия проектной и реальной площадей объекта
• Создания дизайн-проекта или планировочного решения
• Подтверждения объемов выполненных работ

Наши специалисты производят высокоточные обмеры с использованием лазерных 3Dсканеров. Лазерное сканирование имеет ряд существенных преимуществ: высокая точность, быстрый сбор данных, несравнимо более полные результаты, мгновенная трехмерная визуализация, обеспечение безопасности при съемке труднодоступных объектов.

Наши услуги особенно актуальны для объектов (помещений) сложной конфигурации, когда невозможно или сложно произвести точные обмеры рулеткой. Но и в случае простых помещений обмеры методом лазерного сканирования актуальны, поскольку, вследствие полной автоматизации процесса съемки, часто оказываются более выгодны чем ручные обмеры.

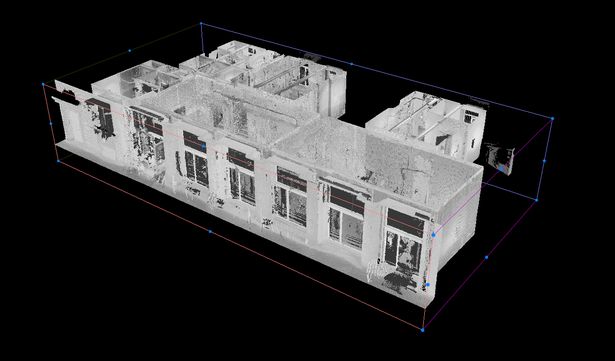

Технология лазерного сканирования позволяет подробно зафиксировать объект в трехмерной модели, экономя время и трудозатраты, при этом предоставляя намного более высокий уровень точности и достоверности проводимых обмеров.С помощью 3D сканера измеряют координаты точек поверхности объекта с высокой скоростью – до нескольких сотен тысяч точек в секунду. Полученный набор точек называется «облаком точек» и впоследствии может быть представлен в виде трехмерной модели объекта, плоского чертежа, набора сечений, поверхности и т.д.
В процессе обработки данных сканирования наши специалисты получат обмерные чертежи, выполненные в единой системе координат и высот.

Оформление чертежей возможно в бумажном и электронном виде (в согласованном с заказчиком формате).

В результате обмерных работ заказчику по могут быть предоставлены:

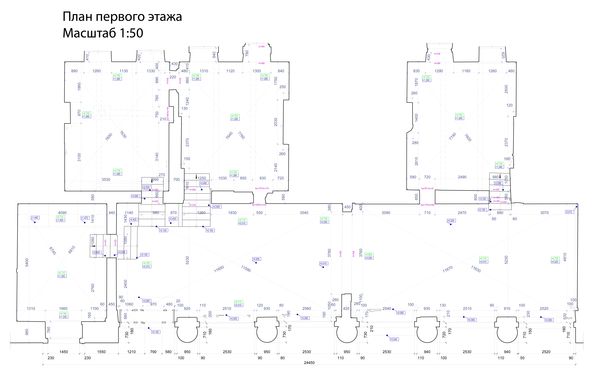

• Поэтажные планы объекта
• Обмерные чертежи фасадов сооружения
• Развертки стен, полов, потолков помещений
• Продольные и поперечные разрезы объекта
• Экспликации помещений

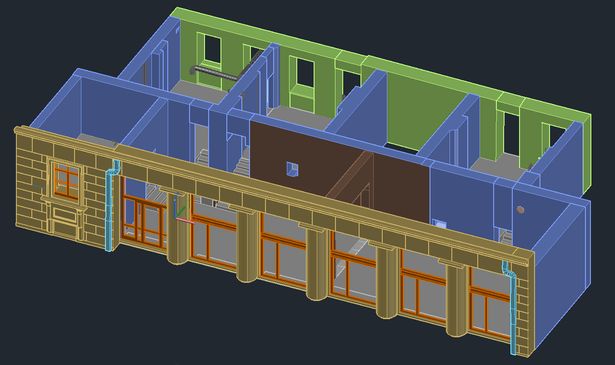

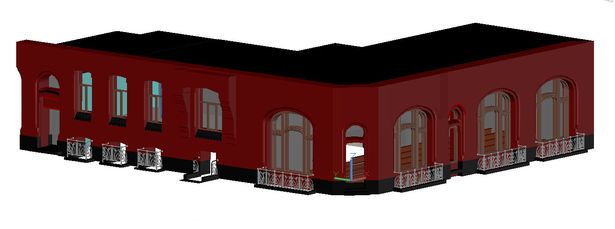

• 3Dмодель объекта, выполненная в программах AutodeskAutoCADили AutodeskRevit

Все обмерные чертежи оформляются в соответствии со стандартами ГОСТ, включают горизонтальные линейные размеры помещений, дверных и оконных проемов, высотные отметки пола и потолка помещений, а также привязку инженерных сетей и коммуникаций (по желанию заказчика).

Вместе с пакетом чертежей (или вместо него) заказчику могут быть предоставлены данные трехмерного лазерного сканирования в виде трехмерной точечной модели объекта, а также уникальный программный продукт ScanIMAGER Lite для работы с моделью. Этот программный продукт содержит в себе функционал для визуализации и обработки данных сканирования, создания ортофотопланов, сечений, и выполнения измерений по трехмерной точечной модели.

Стоимость работ зависит от объема работ, состава выдаваемой документации и включает следующее:

1. Полевые работы – трехмерное сканирование квартиры и создание ее трехмерной точечной модели – 5000 руб. при площади квартиры до 100 кв.м.; далее + 30 руб./кв.м.
2. Составление обмерных чертежей по результатам сканирования – от 30 руб./кв.м. площади составляемых чертежей.
3. Создание точной трехмерной модели квартиры по результатам лазерного сканирования в программах AutoCAD или Revit– от 15руб./куб.м. квартиры

Стоимость обмеров коттеджей методом лазерного сканирования с подготовкой обмерной документации – от 30 000 рублей.
