3D-моделирование элементов декора в процессе реставрации объектов культурного наследия

3D-моделирование элементов декора на фасаде здания в процессе реставрации объектов культурного наследия по результатам лазерного сканирования


Современная реставрация объектов культурного наследия (ОКН) уже немыслима без цифровых технологий. Если раньше мастера работали с ручными обмерами и эскизами, то сегодня на помощь приходят 3D-сканирование, BIM-моделирование и автоматизированные системы проектирования. Эти методы не только ускоряют процесс, но и позволяют сохранить мельчайшие детали декора, которые составляют художественную ценность памятников.

В этой статье разберем:
✔ Как цифровизация меняет подход к реставрации.
✔ Почему лазерное сканирование — золотой стандарт для фиксации состояния ОКН.
✔ Как создаются 3D-модели декоративных элементов и где они применяются.
✔ Какие перспективы у этих технологий в будущем.

Цифровизация в сфере реставрации объектов культурного наследия
Цифровизация — это не просто модный тренд, а необратимый процесс, который кардинально изменил подход к сохранению культурного наследия.

Что дает цифровизация реставраторам?
✔ Точность: Погрешность ручных обмеров может достигать нескольких сантиметров, тогда как лазерное сканирование фиксирует детали с точностью до 1-2 мм.
✔ Архивация: Цифровые модели сохраняют текущее состояние объекта, что критически важно для мониторинга деформаций.
✔ Восстановление утрат: По старым фотографиям и сканам можно воссоздать утраченные элементы декора.
✔ Контроль качества: Автоматизированные системы (например, CAD) позволяют проектировать замену деталей без ошибок.

Пример из практики:

При реставрации исторического здания с резными наличниками 3D-сканирование позволило:

➡ Зафиксировать текущее состояние (трещины, сколы, утраты) каждого наличника.
➡ Создать «идеальную» CAD-модель всего фасада с декоративными наличниками.
➡ Создать «идеальную» CAD-модель высокого разрешения самого наличника для изготовления новых элементов взамен утраченных.
➡ Сохранить цифровой архив всех данных для будущих поколений (как состояния на данный момент, так и проектных данных).
➡ Разработать план реставрационных работ.
➡ Для каждой детали (каждого наличника) составить опись дефектов / утраты и воссоздать только нужный фрагмент декоративного элемента, тем самым максимально сохранив уцелевший декор.

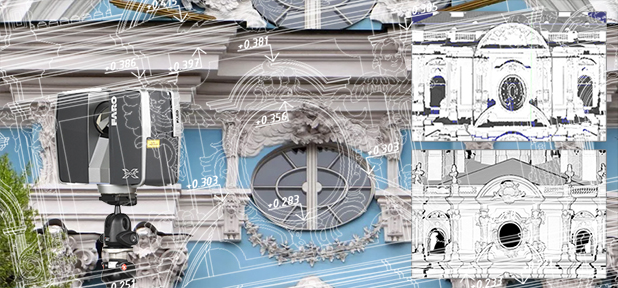

Немного о примененной технологии: трехмерное высокоточное лазерное сканирование — современный метод фиксации состояния объектов культурного наследия.

Как это работает?

Лазерный сканер за секунды снимает тысячи точек, формируя «облако точек» — точную 3D-копию объекта.

Преимущества перед традиционными методами:
➡ Скорость: Сканирование фасада занимает часы вместо недель ручных замеров.
➡ Детализация: Фиксируются мельчайшие трещины, лепнина, резные орнаменты.
➡ Безопасность: Не требует контакта с хрупкими элементами.
➡ Точность : лазерные сканеры имеют высокую точность съемки объектов

Приведем пример:
На одном из памятников архитектуры XIX века сканирование выявило скрытые деформации карнизов, незаметные при визуальном осмотре. Это позволило вовремя укрепить конструкции.


3D-моделирование в реставрации: от скана к реальности

После сканирования данные обрабатываются в специализированном ПО:
Облако точек → очистка от шумов.
Полигональная модель (Mesh) → подготовка для CAD/BIM.
Твердотельная модель → инженерные расчеты.

Применение моделей:
Изготовление шаблонов для резчиков по дереву/камню/др.
Виртуальная реконструкция утраченных фрагментов.
Популяризация: 3D-модели можно использовать в VR-турах или музейных экспозициях.

Приведем пример:
При реставрации дворцового комплекса деревянные наличники были отсканированы, разбиты на элементы в CAD, а затем воссозданы в материале с сохранением аутентичного вида.


Перспективы 3D-моделирования в реставрации

➡ Цифровые двойники: подробные и точные архивные данные для последующих поколений.
➡ Цифровые двойники: Полная симуляция старения материалов для превентивного ремонта.
➡ ИИ-анализ повреждений: Алгоритмы смогут прогнозировать износ материалов.
➡ Дополненная реальность (AR): Реставраторы смогут «накладывать» исторические слои на реальные объекты.

3D-технологии совершили революцию в реставрации, сделав процесс быстрее, точнее и доступнее. От фиксации текущего состояния до воссоздания утраченных шедевров — цифровые методы открывают новые возможности для сохранения культурного наследия.

Закажите профессиональные обмерные работы у экспертов!

Компания «Архитектурная Фотограмметрия» предлагает полный цикл услуг:
✔ Лазерное сканирование фасадов и интерьеров.
✔ Создание обмерных чертежей и BIM-моделей.
✔ 3D-моделирование декоративных элементов.
✔ Мониторинг деформаций памятников архитектуры.

Работаем с объектами любой сложности — от храмов до промышленных комплексов.
Опыт работы с объектами культурного наследия – более 20 лет (ознакомьтесь с ПОРТФОЛИО).

📩 Свяжитесь с нами, чтобы обсудить ваш проект!
📞 +7 (812) 992-26-85, +7 (812) 252-02-08
📧 info@photogrammetria.ru

#Реставрация #3Dмоделирование #ЛазерноеСканирование #АрхитектурнаяФотограмметрия #Цифровизация #КультурноеНаследие #BIM #CAD
