Архитектурные обмеры промышленных объектов: лазерное сканирование, BIM-моделирование, мониторинг для модернизации производства

Промышленные объекты — заводы, фабрики, ТЭЦ, инженерные сооружения — относятся к категории объектов повышенной сложности. Их отличают большие пролёты, сложные инженерные коммуникации, специфическое оборудование и высочайшие требования к точности на этапах реконструкции и технического перевооружения. Ошибки в проектировании таких объектов могут стоить не только дорого, но и быть опасными для жизни людей.

Одна из типовых проблем при производстве проектных работ по техническому перевооружению — это отсутствие актуальной документации. Имеющиеся чертежи на бумажных носителях находятся в архивах, приходят в негодность с течением времени, изменения, производимые в процессе эксплуатации, не всегда своевременно документируются. В результате затрудняется доступ к информации, необходимой для принятия управленческих решений.

Компания «Архитектурная Фотограмметрия» (бывш. НПП «Фотограмметрия») обладает многолетним опытом обмеров промышленных объектов. В нашем портфолио — работы на фанерном комбинате «Свеза Новатор», ТЭЦ в Сыктывкаре, радиотелескопах ТНА-1500, комплексе защитных сооружений Санкт-Петербурга от наводнений, а также на объектах культурного наследия промышленной архитектуры.

Наши специалисты используют наземное лазерное сканирование, стереофотограмметрическую съёмку и собственное программное обеспечение для обработки данных. Это позволяет создавать высокоточные облака точек, BIM-модели, обмерные чертежи и системы мониторинга, необходимые для проектирования реконструкции, внедрения нового оборудования и цифрового управления активами.

Промышленные объекты — заводы, фабрики, ТЭЦ, инженерные сооружения — относятся к категории объектов повышенной сложности. Их отличают большие пролёты, сложные инженерные коммуникации, специфическое оборудование и высочайшие требования к точности на этапах реконструкции и технического перевооружения. Ошибки в проектировании таких объектов могут стоить не только дорого, но и быть опасными для жизни людей.

Одна из типовых проблем при производстве проектных работ по техническому перевооружению — это отсутствие актуальной документации. Имеющиеся чертежи на бумажных носителях находятся в архивах, приходят в негодность с течением времени, изменения, производимые в процессе эксплуатации, не всегда своевременно документируются. В результате затрудняется доступ к информации, необходимой для принятия управленческих решений.

Компания «Архитектурная Фотограмметрия» обладает многолетним опытом обмеров промышленных объектов. В нашем портфолио — работы на фанерном комбинате «Свеза Новатор», ТЭЦ в Сыктывкаре, радиотелескопах ТНА-1500, комплексе защитных сооружений Санкт-Петербурга от наводнений, а также на объектах культурного наследия промышленной архитектуры.
Наши специалисты используют наземное лазерное сканирование, стереофотограмметрическую съёмку и собственное программное обеспечение для обработки данных. Это позволяет создавать высокоточные облака точек, BIM-модели, обмерные чертежи и системы мониторинга, необходимые для проектирования реконструкции, внедрения нового оборудования и цифрового управления активами.



Промышленные сооружения — это не просто здания. Это инженерные комплексы с высокой концентрацией оборудования, сложными коммуникациями и строгими требованиями к безопасности. Их геометрия и состояние требуют постоянного контроля и актуализации.

Сложность	Решение компании
Большие площади и объёмы производственных корпусов	Лазерное сканирование позволяет оперативно получать данные с территорий в тысячи квадратных метров
Сложные инженерные коммуникации и оборудование	Создание BIM-моделей с детализацией всех систем — трубопроводов, воздуховодов, рельсов, технологических ям
Отсутствие актуальной документации	Полное цифровое переобследование объекта с созданием «цифрового двойника»
Необходимость работы в условиях действующего производства	Бесконтактные методы сканирования позволяют работать без остановки технологических процессов
Сложные формы — антенны, зеркала, затворы	Специализированные системы мониторинга и высокоточная фотограмметрия

За годы работы мы выполнили обмеры на ряде крупнейших промышленных объектов России.

Фанерный комбинат «Свеза Новатор» (Великий Устюг)




Один из самых масштабных проектов компании — обмеры производственного корпуса фанерного комбината НАО «Свеза Новатор». Это предприятие с более чем вековой историей, которое сегодня реализует масштабный инвестиционный проект «Новатор +52» по модернизации производства с увеличением мощности до 200 тыс. м³ фанеры в год.

Для проектирования реконструкции, внедрения нового оборудования и обеспечения промышленной безопасности заказчику потребовалась точная цифровая реплика существующего производственного корпуса.

Результаты работ:
• высокоточное облако точек производственного корпуса площадью 26 000 м² и объёмом около 240 000 м³;
• детализированная BIM-модель здания в среде Autodesk Revit — ключевой инструмент для проектирования реконструкции и цифрового управления активами.

Этот проект демонстрирует нашу способность работать с объектами промышленной сложности, обеспечивая точность и соответствие современным стандартам BIM-моделирования.

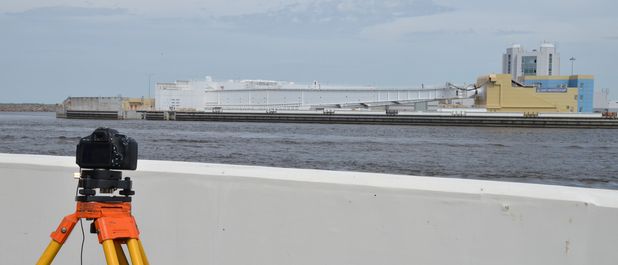

Комплекс защитных сооружений Санкт-Петербурга от наводнений (КЗС)

В 2016–2017 годах компания создала систему мониторинга геометрии рам сегментных затворов судопропускного сооружения С-1.



Задача: первоначальный проект не предусматривал системы мониторинга состояния рамы и шаровой опоры двухстворчатого плавучего затвора — батопорта. Чтобы понимать состояние конструкции под нагрузкой, требовалась цифровая модель и система контроля в онлайн-режиме.
Решение:
• создание 3D-модели створки затвора, рамы и шаровой опоры;
• разработка системы мониторинга, работающей в онлайн-режиме для контроля состояния конструкции при увеличении динамических нагрузок.

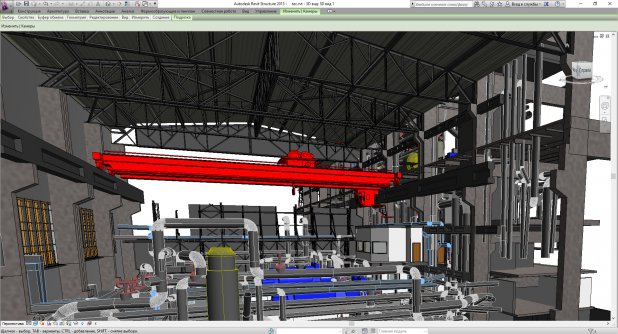

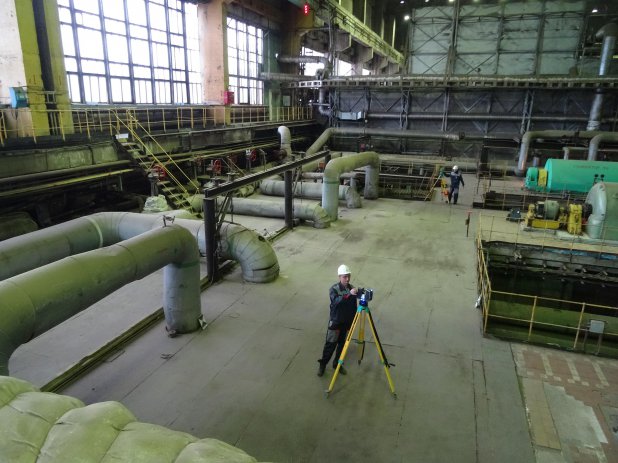

ТЭЦ на территории «Монди СЛПК» (Сыктывкар)




В феврале-мае 2016 года специалисты компании выполнили трёхмерное лазерное сканирование трёх помещений здания ТЭЦ на территории крупнейшего целлюлозно-бумажного комбината России.
Результаты:
• создание твердотельной 3D-модели в формате Autodesk Revit;
• цифровая основа для проектирования модернизации энергетического оборудования.

Радиотелескопы ТНА-1500 (Калязин и Медвежьи Озёра)
Компания выполнила уникальные работы по лазерному сканированию и фотограмметрическому мониторингу радиотелескопов ТНА-1500.

Октябрь 2012 года — Калязинская радиоастрономическая обсерватория:
• лазерное сканирование основного и вспомогательного зеркал;
• цифровая синхронная стереофотограмметрическая съёмка;
• определение параметров зеркал в разных положениях по углу места;
• тестирование фотограмметрической измерительной системы.



Июнь 2013 года — Центр космической связи ОКБ МЭИ «Медвежьи озёра» :
• синхронное лазерное сканирование основного и вспомогательного зеркал;
• наблюдение за деформациями основного зеркала и надзеркальной кабины;
• тестирование и ввод в эксплуатацию комплекса автоматизированного измерения «SurphVisor Net».

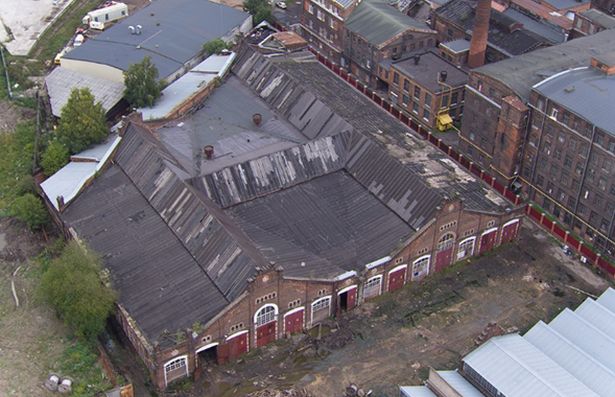

Слесарно-сборная мастерская «Петербургского товарищества вагоностроительного завода» (Санкт-Петербург)



Точечная 3D модель здания в проекте Revit.[/center]

Объект культурного наследия промышленной архитектуры. В рамках подготовки к реконструкции под современный бизнес-центр была создана HBIM-модель здания по состоянию на момент съёмки.

Особенность проекта: моделированию подлежали не только конструктивные элементы, но и остатки технологического оборудования — воздуховоды, трубы, рельсы, ниши в стенах и перекрытиях, технологические ямы.

Цель: использование модели в качестве основы для разработки проекта современного бизнес-центра при сохранении внешнего облика и характера конструкций здания.

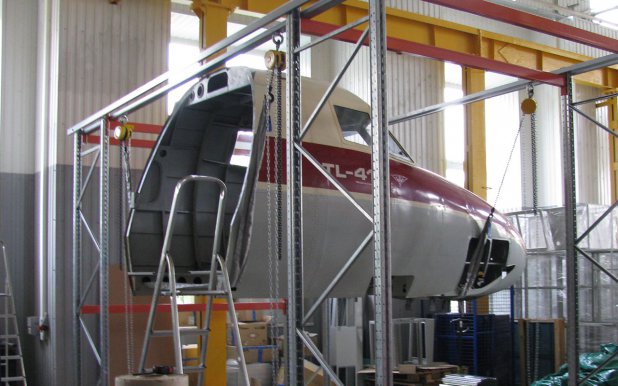

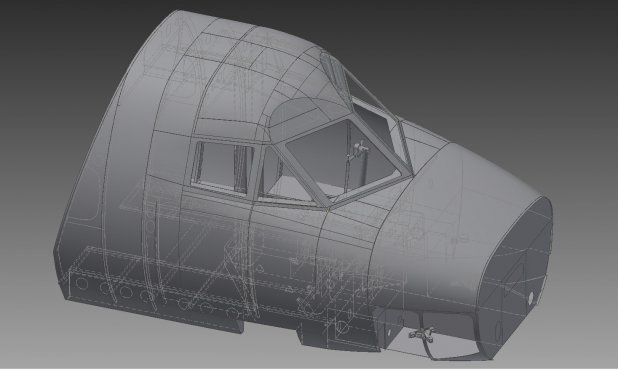

Фюзеляж кабины пилотов Let L-410M (Ленинградский северный завод)

В августе 2010 года компания выполнила трёхмерное лазерное сканирование части фюзеляжа самолёта и создание твердотельной 3D-модели.




1. Трёхмерное лазерное сканирование
Основа всех наших проектов. Сканирование позволяет фиксировать каждый элемент промышленного объекта с точностью до миллиметра. На основе облака точек можно строить планы, фасады, разрезы, а также контролировать деформации конструкций.

Импульсные лазерные сканеры отличаются большим рабочим диапазоном, достигающим сотен метров, и используются для съёмки цехов и сложных объектов инфраструктуры. Это позволяет:

• быстро получать цифровые модели конструкций;
• создавать и актуализировать BIM-модели зданий и сооружений;
• контролировать этапы строительства и соответствие проекту;
• анализировать деформации и определять остаточный ресурс сооружений.

2. BIM-моделирование
По требованию заказчика разрабатываются информационные модели (BIM) промышленных объектов. Это особенно актуально для управления сложными объектами в процессе реконструкции и эксплуатации.
BIM-модель содержит не только геометрию конструкций, но и данные о системах отопления, вентиляции, кондиционирования, электрической инфраструктуре и технологическом оборудовании.

3. Фотограмметрический мониторинг
Наша компания разработала уникальные методики мониторинга деформаций на основе цифровой фотограмметрии. Эти методы особенно эффективны для наблюдений за быстро протекающими процессами или деформациями:
• контроль геометрии конструкций зданий и сооружений;
• мониторинг состояния инженерных сооружений — мостов, гидротехнических сооружений, затворов;
• контроль положения оборудования, постоянно находящегося в движении.
Метод основан на использовании высокоточных цифровых камер, закрепляемых на объекте, что обеспечивает получение координат контрольных марок с погрешностью до 0,1 мм.

4. Стереофотограмметрическая съёмка
Используется для фиксации архитектурных деталей и контроля состояния оборудования. Позволяет создавать цветные ортофотопланы и фоторазвертки высокого разрешения для паспортизации объектов.
Какие материалы мы передаём заказчику

По результатам обмеров промышленного объекта заказчик получает полный пакет документации в электронном виде:

Тип материала	Назначение
Облако точек лазерного сканирования (формат .rcp)	Цифровая основа для любых измерений и построений
BIM-модель (Autodesk Revit и др.)	Управление объектом, проектирование реконструкции
Обмерные чертежи: планы, фасады, разрезы (DWG, PDF)	Для рабочего проектирования и согласований
Детали и шаблоны конструкций	Для восстановления или замены утраченных элементов
Результаты мониторинга	Для контроля деформаций и состояния конструкций

Сводная таблица выполненных работ по промышленным объектам
Ниже представлены ключевые объекты, где компания «Архитектурная Фотограмметрия» выполнила обмерные работы:

№	Объект	Город / Регион	Период выполнения	Виды работ
1	Фанерный комбинат «Свеза Новатор» (производственный корпус 26 000 м²)	Великий Устюг	2020-е	Лазерное сканирование, BIM-модель в Autodesk Revit
2	Комплекс защитных сооружений (КЗС) от наводнений (судопропускное сооружение С-1)	Санкт-Петербург	2016–2017	3D-моделирование створки затвора, разработка системы онлайн-мониторинга
3	ТЭЦ на территории «Монди СЛПК»	Сыктывкар	2016	Лазерное сканирование трёх помещений, твердотельная 3D-модель в Revit
4	Радиотелескоп ТНА-1500	Калязинская радиоастрономическая обсерватория	2012	Лазерное сканирование зеркал, стереофотограмметрическая съёмка
5	Радиотелескоп ТНА-1500	Центр космической связи «Медвежьи озёра», Московская обл.	2013	Синхронное лазерное сканирование, система мониторинга деформаций
6	Слесарно-сборная мастерская «Петербургского товарищества вагоностроительного завода» (ОКН)	Санкт-Петербург	2020-е	HBIM-модель, фиксация технологического оборудования
7	Депо музея Октябрьской железной дороги (депо №1 и №2)	Санкт-Петербург	2012–2013	Лазерное сканирование, 3D-модели в Revit
8	Фюзеляж кабины пилотов Let L-410M	Санкт-Петербург (Ленинградский северный завод)	2010	Лазерное сканирование, твердотельная 3D-модель
9	Стадион «Зенит Арена» (кровля)	Санкт-Петербург	2015	Лазерное сканирование возводимой кровли

Компания «Архитектурная Фотограмметрия» – лидер в области высокоточных обмеров объектов культурного наследия. Наши преимущества:

✔ Более 25 лет опыта – от Кремля до храмов в отдалённых регионах.
✔ Собственное ПО – для обработки данных лазерного сканирования и стереофотограмметрии, включая создание ортофотопланов.
✔ Полный цикл работ – от геодезического обоснования до создания BIM-моделей, чертежей, ортофотопланов и шаблонов М 1:1.
✔ Работаем с объектами любой сложности и сохранности – включая аварийные.
✔ Работаем по всей России – выезжаем на объекты любой удалённости.



Мы готовы выполнить комплексные обмерные работы на вашем объекте:
✔ лазерное сканирование фасадов и интерьеров церквей и соборов;
✔ стереофотограмметрическую съёмку архитектурных деталей и живописи;
✔ создание ортофотопланов и фоторазверток;
✔ 3D-моделирование для реконструкции и реставрации;
✔ создание обмерных чертежей любых масштабов, включая шаблоны М 1:1.



Работаем с объектами любой сложности.
Доверьте обмеры профессионалам – заложите точность в основу вашего проекта!
