Лазерное сканирование фасадов зданий: обмеры для реставрации, паспортизации и проектирования

Фасад — это лицо здания. По нему оценивают архитектуру, историческую ценность, состояние недвижимости. Именно фасад первым попадает в поле зрения КГИОП, инвесторов, арендаторов и случайных прохожих.

Но фасад — ещё и самый уязвимый элемент. Он подвержен дождю, ветру, перепадам температур, выхлопным газам и неумелым «ремонтам». Трещины, утраты лепнины, деформации карнизов — всё это требует точной фиксации перед любой реставрацией, ремонтом или паспортизацией.

Традиционные методы обмеров фасадов — рулетки, лазерные рулетки, тахеометры — дают погрешности до 3–5 см на фасаде высотой 15 метров. И главное — они не фиксируют форму сложных элементов: лепных розеток, сандриков, кронштейнов, аттиков.

Лазерное сканирование фасадов решает эту проблему полностью.

В этой статье не общие слова о технологии, а практическое руководство: как мы сканируем фасады, что вы получаете на выходе, сколько это стоит и как сдать результат в КГИОП.

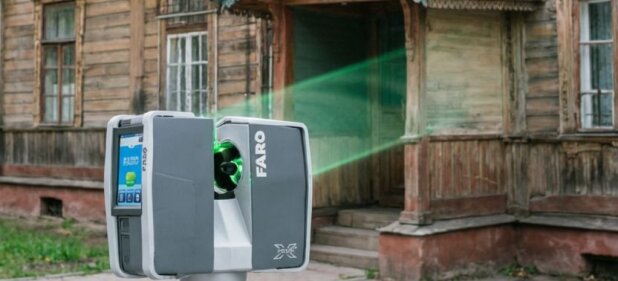

Лазерное сканирование фасада — это бесконтактный метод съемки, при котором лазерный сканер, установленный на штативе напротив здания, фиксирует миллионы точек на поверхности фасада. В результате формируется «облако точек» — точная цифровая копия фасада с погрешностью 2–5 мм.

Что можно делать с этим облаком точек:
• Создавать обмерные чертежи фасадов (в масштабах от 1:100 до 1:20).
• Строить цветные ортофотопланы (фотореалистичная «развертка» фасада в масштабе).
• Вычерчивать шаблоны утраченных лепных деталей для реставрации.
• Контролировать вертикальность стен, прогибы карнизов, отклонения от проекта.
• Фиксировать состояние фасада «на сегодня» для будущего мониторинга.

Кто заказывает такие обмеры:
• Реставраторы и архитекторы (для проектов реставрации).
• Управляющие компании (для паспортизации и планирования ремонта).
• Девелоперы (при реконструкции исторических зданий).
• Государственные органы (КГИОП, Мосгорнаследие — для принятия в реестр).
• Частные владельцы (для фиксации состояния перед покупкой или продажей).



Сравним три метода, которые используются для обмеров фасадов.

Метод	Точность	Скорость	Фиксация сложной геометрии (лепнина)	Формат результата
Ручные промеры (рулетка, лазерная рулетка)	2–5 см	Очень медленно (дни)	Практически невозможно	Записи в блокноте, эскизы
Тахеометрическая съемка (по точкам)	1–3 см	Медленно (часы — дни)	Только отдельные промеры	Отдельные точки, не поверхность
Лазерное сканирование	2–5 мм	Быстро (минуты — часы)	Полная фиксация каждой детали	Облако точек, чертежи, ортофотоплан

Главное преимущество лазерного сканирования:
Вы получаете не 50–100 промеров, а несколько миллионов точек, которые описывают фасад полностью — включая каждую трещину, каждую выбоину, каждый завиток лепнины.

И ещё один важный момент: при лазерном сканировании мы одновременно получаем цветную текстуру фасада (если сканер оснащён камерой или мы делаем отдельную фотограмметрическую съемку). Это значит, что ваш чертёж или ортофотоплан будут не просто линиями, а цветным «слепком» реального фасада.



Процесс лазерного сканирования фасада в компании «Архитектурная Фотограмметрия» состоит из четырёх основных этапов.

Этап 1. Подготовка и планирование

Перед выездом на объект мы:
• Изучаем фасад по фотографиям, чертежам (если есть), спутниковым снимкам.
• Определяем оптимальное количество станций сканирования (точек установки сканера) — обычно от 3 до 15 в зависимости от длины и сложности фасада.
• Рассчитываем плотность облака точек: для лепнины и мелких деталей — 5–10 мм, для гладких стен — 2–5 см.
• Согласовываем с заказчиком доступ к точкам съемки (тротуар, проезжая часть, крыша соседнего здания, подъёмник).

Почему это важно:
Если спланировать плохо — появятся «слепые» зоны, которые сканер не увидит (например, глубокая ниша или подвыступ карниза). Мы этого не допускаем.

Этап 2. Полевые работы (сканирование)

Инженеры выезжают на объект. Устанавливают сканер на штатив по очереди в каждой запланированной точке. Процесс сканирования одного фасада средней длины (50–100 метров) занимает от 1 до 4 часов.

Что важно для заказчика:
• Сканирование не повреждает фасад (бесконтактный метод).
• Можно работать в темноте (сканеру не нужен свет).
• Для фасадов выше 20 метров может потребоваться подъёмник или сканирование с крыши соседнего здания (обсуждаем отдельно).

Пример: Фасад длиной 80 метров с лепниной и тремя ризалитами — 6 станций сканирования, полевой этап 3 часа.


Этап 3. Обработка данных (сшивка и привязка)
После выезда данные с флеш-карты сканера загружаются в наше ПО (Leica Cyclone REGISTER, Faro Scene, а также собственное ПО ScanIMAGER).

Что происходит на этом этапе:
• Отдельные сканы (облака с каждой точки стояния) сшиваются в единое облако точек.
• Выполняется привязка к системе координат (государственной, местной или условной — по требованию заказчика).
• Облако очищается от шумов (случайные объекты — прохожие, машины, деревья).
• При необходимости — наложение цветной текстуры (с отдельной фотограмметрической съемки).

Контроль качества:
Мы проверяем, чтобы ошибка сшивки между сканами не превышала 3–5 мм. По каждому проекту вы получаете отчёт с невязками по контрольным маркам.


Этап 4. Создание конечного продукта
В зависимости от ваших задач, мы создаём один или несколько продуктов из списка ниже (см. раздел 4).

Сроки:
• Облако точек (первичный результат) — через 1–3 дня после сканирования.
• Обмерные чертежи фасада — от 3 до 10 дней (зависит от длины и сложности).
• Ортофотоплан (цветной) — от 5 до 14 дней.
• BIM-модель по фасаду — от 10 дней.



В отличие от многих компаний, которые отдают только «сырое» облако точек, мы предлагаем готовые продукты для разных задач.

Вариант 1. Облако точек фасада (форматы .rcp, .e57, .las, .pts)

Что это: Миллионы точек с координатами X, Y, Z. Можно вращать, приближать, строить сечения, выгружать в Revit или AutoCAD.

Для кого: Для технически подкованных заказчиков, у которых есть свои инженеры по работе с облаками.

Плюсы: Самый быстрый и недорогой вариант. Максимум контроля для вас.

Минусы: Требует навыков работы в специализированном ПО (CloudCompare, AutoCAD Recap, Revit).


Вариант 2. Обмерные чертежи фасада (DWG, PDF)

Что это: Классический 2D-чертёж фасада: все размеры, отметки, оси, окна, двери, карнизы, лепнина. Оформлен по ГОСТ 21.501-93.

Масштабы:
• 1:100 — для общего вида и ситуационных планов.
• 1:50 — стандартный масштаб для рабочих чертежей и сдачи в КГИОП.
• 1:20 или 1:10 — для фрагментов со сложной лепниной и деталями.

Что входит в комплект (по требованию):
• Чертёж всего фасада (лицевой, дворовый, боковые).
• Выносные элементы (отдельные сандрики, розетки, барельефы) с размерами.
• При наличии — картограмма дефектов (места трещин, утрат, коррозии).

Для кого: Для проектных организаций, реставраторов, архитекторов. Для сдачи в КГИОП / Мосгорнаследие.


Вариант 3. Цветной ортофотоплан фасада

Что это: Фотореалистичное изображение фасада в масштабе (как гигантская фотография, но с метрической точностью и привязкой к координатам). Каждая точка фасада имеет не только координаты, но и реальный цвет с текстуры.

Как получается: Мы совмещаем облако точек (точная геометрия) и фотограмметрические снимки (цвет, текстура, светотень). Результат — ортофотоплан, на котором видна каждая трещина, каждый отколотый фрагмент лепнины, каждый цветовой нюанс старой краски.

Для кого: Для реставраторов (это буквально «цифровой паспорт» фасада), для музейных экспертов, для КГИОП (это признанный формат фиксации).

Пример из портфолио: Южный фасад Государственного Эрмитажа — цветной ортофотоплан масштаба 1:50, который принят КГИОП как основа для научной реставрации.


Вариант 4. Шаблоны лепных деталей и скульптурных элементов

Что это: Точные чертежи отдельных элементов фасада (лепнина, розетты, сандрики, кронштейны, барельефы, статуи) в масштабе 1:1 или 1:10, с выноской всех размеров, радиусов и углов.

Зачем нужно: Если на фасаде утрачена часть лепнины, реставраторы могут по нашим шаблонам восстановить утраченный фрагмент «один в один». Без шаблона — воссоздание будет приблизительным и рискует не пройти согласование в КГИОП.

Что мы даём:
• Чертежи в формате .dwg (можно передать на ЧПУ-фрезер или 3D-печать).
• При необходимости — 3D-модель детали (можно напечатать на 3D-принтере как мастер-модель).


Вариант 5. Комплект «под ключ» (всё сразу)

Что входит: Облако точек + обмерные чертежи фасада + цветной ортофотоплан + шаблоны деталей (если нужны) + технический отчёт.

Для кого: Для сложных проектов реставрации, для госзаказчиков, для объектов культурного наследия федерального значения.

Почему выгодно: Вы не бегаете по разным подрядчикам. Все данные согласованы и сшиты в единой системе координат. Скидка 10–15% по сравнению с заказом по отдельности.

> Не уверены, какой вариант выбрать? Напишите нам на info@photogrammetria.ru, пришлите фото фасада и скажите, для какой задачи. Мы порекомендуем оптимальный набор.




Фасады памятников архитектуры (лепнина, трещины, утраты)

Особенность: На каждом сантиметре фасада — детали, которые нужно зафиксировать с миллиметровой точностью. Обычные тахеометрические промеры не работают.

Наше решение: Сканируем с плотностью 5–10 мм по поверхности. Для лепнины, барельефов и скульптур — дополнительная фотограмметрическая съемка с высоким разрешением (каждый элемент с нескольких ракурсов). На выходе — облако точек с точностью до 2 мм и цветной ортофотоплан, где видна каждая деталь.

Кейс: Фасад здания на Таврической, 17 (Санкт-Петербург) — обмеры лицевого фасада для реставрации. Сложная лепнина, сандрики, кронштейны, аттик. Мы сделали чертежи фасада в масштабе 1:50 и шаблоны элементов для лепщиков.

Высотные фасады (от 30 метров и выше)

Особенность: С земли детали верхних этажей не видны. Сканер не может «заглянуть» за подоконники и карнизы.

Наше решение: Комбинация методов. Нижние этажи (до 20–30 м) — наземное сканирование с противоположной стороны улицы. Верхние этажи и кровля — воздушное сканирование с дрона (LiDAR) или съемка с подъёмника / с крыши соседнего здания. Все данные сшиваем в единое облако.

Кейс: Фасад стадиона «Зенит-Арена» — сложная криволинейная поверхность на высоте до 50 метров. Использовали комбинацию наземного сканирования и съёмки с подъёмника.

Фасады в плотной застройке (некуда поставить сканер)

Особенность: Узкая улица, припаркованные машины, деревья, фонарные столбы. Сканер не видит фасад полностью.

Наше решение: Сканируем с нескольких точек — из-за машин, из окон соседних зданий (с разрешения), используем переносные штативы для съемки с тротуара. Если видимость сильно ограничена — делаем больше станций с высоким перекрытием (70–80%) и сшиваем в ПО.

Важно для заказчика: Иногда требуется временно освободить зону перед фасадом (убрать машины, отодвинуть ларьки). Мы помогаем составить письмо-обоснование для ГИБДД или собственников.

Фасады с дефектами и трещинами (контроль деформаций)

Особенность: Нужна не просто геометрия фасада, а карта дефектов — где трещины, где коррозия, где выбоины.

Наше решение: Сканируем с высокой плотностью (2–3 мм) и с камерой (цветное облако). В ортофотоплане или на чертеже фасада отмечаем все дефекты — по координатам, размерам, площади.

Результат: Картограмма дефектов фасада — документ, который принимают в КГИОП и который нужен для проектирования реставрации.




Кейс 1. Южный фасад Государственного Эрмитажа

Задача: Создать цветной ортофотоплан фасада для научной реставрации. Требование КГИОП — точность до 5 мм, масштаб 1:50.

Работы: Лазерное сканирование фасада с 12 станций. Дополнительная фотограмметрическая съемка лепнины и скульптур. Обработка в ScanIMAGER и других ПО.

Результат: Цветной ортофотоплан длиной 150 метров, на котором видна каждая трещина, каждая утрата лепнины, каждый скол мрамора. Документация принята КГИОП без замечаний.

Кейс 2. Электродепо «Измайлово» (Москва, ТЧ-3)

Задача: Обмеры фасадов главного здания и диспетчерской башни для реставрации 2026 года. Объект культурного наследия регионального значения.

Работы: Наземное лазерное сканирование фасадов по периметру здания + башни. Создание облака точек в условной системе координат (по ТЗ заказчика). Построение чертежей фасадов М 1:50.

Результат: Чертежи фасадов (лицевой, дворовый, боковые) с привязкой к предмету охраны — сандрики, кронштейны, руст, аттик, часы на башне. Документация передана проектировщикам для реставрации.

Кейс 3. Здание на Таврической, 17 (Санкт-Петербург)

Задача: Обмеры лицевого фасада доходного дома XIX века. Требовалась фиксация сложной лепнины и создание шаблонов для воссоздания утраченных элементов.

Работы: Лазерная тахеометрия + цифровая фотограмметрическая съемка. Создание облака точек и чертежа фасада.

Результат: Обмерные чертежи фасада (М 1:50) и шаблоны лепных деталей в масштабе 1:10. Реставраторы восстановили утраченные сандрики и кронштейны с точностью до миллиметра.

> Больше кейсов — в разделе «Портфолио» на нашем сайте.




❔ Вопрос: Нужно ли устанавливать строительные леса для сканирования фасада?

Ответ: Обычно нет. Для фасадов высотой до 20–30 метров мы сканируем с земли, с тротуара или проезжей части. Если фасад выше или есть глубокие карнизы, которые «не видит» сканер — используем дрон, подъёмник или съемку с крыши соседнего здания. Леса не нужны.

Вопрос: А если на фасаде висят кондиционеры или вывески? Они помешают?

Ответ: Сканер их видит как часть геометрии. Если задача — зафиксировать фасад полностью, мы сканируем поверх вывесок и кондиционеров. Если нужно то, что за ними (историческая лепнина, закрытая вывеской), — тогда вывеску придётся временно демонтировать. Обсуждаем индивидуально.

❔ Вопрос: Какую точность вы гарантируете для фасада?

Ответ: В среднем 2–5 мм на 50 метров длины фасада. По контрольным маркам (геодезическая привязка) — невязки менее 3 мм. Всё фиксируем в техническом отчёте.

❔ Вопрос: Сколько стоит лазерное сканирование фасада?

Ответ: Цена зависит от:
• Длины и высоты фасада (площадь поверхности).
• Сложности рельефа (гладкий фасад vs лепнина).
• Необходимости геодезической привязки.
• Типа конечного продукта (только облако / чертежи / ортофотоплан).

Ориентировочный диапазон: от 40 000 ₽ за небольшой фасад (30–50 метров) до 300 000–500 000 ₽ за сложный фасад памятника архитектуры с лепниной и паспортизацией.

Мы даём бесплатную смету за 1 день: пришлите фото и адрес на info@photogrammetria.ru.

❔ Вопрос: Можно ли сканировать фасад зимой или ночью?

Ответ: Да. Сканер работает в диапазоне температур от -20°C до +40°C. Ночью — тоже работает, свет не нужен. Единственное ограничение: сильный снегопад или ливень могут исказить данные (лазер отражается от снежинок/капель). В такую погоду работы переносим.

❔ Вопрос: Выдаёте ли вы документацию для КГИОП?

Ответ: Да. Наши обмерные чертежи и ортофотопланы оформлены по ГОСТ и принимаются КГИОП, Мосгорнаследием и другими госорганами. У нас есть опыт сдачи документации по Эрмитажу, Таврической, 17 и другим объектам.




Компания «Архитектурная Фотограмметрия» (бывш. НПП «Фотограмметрия») работает с 2005 года.

✔ 20 лет опыта — мы сканировали фасады Эрмитажа, Гаванского Капитолия, электродепо Измайлово, десятков доходных домов и промышленных объектов.

✔ Собственное ПО ScanIMAGER — мы не покупаем «коробочные» решения, мы их пишем. Это позволяет нам обрабатывать сложные фасады с лепниной и архивными снимками.

✔ Работаем с КГИОП и Мосгорнаследием — знаем требования к оформлению предмета охраны, картограмм дефектов, масштабов чертежей.

✔ Полный цикл «под ключ» — от полевого сканирования до готовых чертежей, ортофотопланов и BIM-моделей.

✔ Прозрачный отчёт — по каждому проекту вы получаете технический отчёт с ошибками по контрольным точкам, схемой станций и методикой обработки. Никакой «магии».




Шаг 1. Пришлите запрос
Напишите на info@photogrammetria.ru или позвоните +7 (812) 992-26-85. Сообщите адрес объекта, прикрепите фотографии фасада (или ссылку на Яндекс.Панорамы). Опишите задачу: для реставрации / паспортизации / для проекта реконструкции.

Шаг 2. Получите бесплатную смету
Наши инженеры оценят объём работ и точность, предложат оптимальный метод (наземное сканирование, с дроном, комбинация). Срок — 1 рабочий день.

Шаг 3. Заключите договор
Фиксируем объём работ, сроки, стоимость, формат результата. Работаем как с юрлицами, так и с физлицами.

Шаг 4. Выезд на объект и сканирование
Согласовываем дату и время. Фасад сканируют 1–2 инженера. Время — от 1 до 6 часов в зависимости от длины фасада.

Шаг 5. Получите результат
Облако точек — через 1–3 дня. Чертёж фасада — через 3–10 дней. Ортофотоплан — через 5–14 дней. Документы передаём на диске, по ссылке или в облаке.

Важно: Мы работаем по всей России и за рубежом. Для объектов в Санкт-Петербурге и Ленобласти — возможен выезд инженера на предварительный осмотр (бесплатно).
