Архитектурные обмеры монастырей: лазерное сканирование ансамблей, фотограмметрия стен и ортофотопланы живописи

Монастырские комплексы — это уникальные памятники, сочетающие в себе культовые сооружения, оборонительные стены, хозяйственные постройки и жилые корпуса. В отличие от отдельно стоящих храмов, монастыри представляют собой сложные ансамбли, сформированные в течение нескольких столетий. Каждый такой комплекс требует особого подхода к обмерам: необходимо зафиксировать не только архитектуру соборов и церквей, но и крепостные стены с башнями, братские корпуса, хозяйственные постройки, а зачастую — и уникальную интерьерную живопись.

Компания «Архитектурная Фотограмметрия» обладает многолетним опытом выполнения комплексных обмеров на крупнейших монастырских комплексах России. В нашем портфолио — Соловецкий монастырь, Псково-Печерский монастырь, Иоанновский монастырь и многие другие объекты культурного наследия федерального значения.

Наши специалисты используют наземное лазерное сканирование, стереофотограмметрическую съёмку, в том числе с использованием квадрокоптеров, и собственное программное обеспечение для обработки данных. Это позволяет создавать высокоточные облака точек, цветные ортофотопланы фасадов, детальные чертежи и уникальные ортофотопланы живописи для реставрационных работ.

Монастырские комплексы отличаются от других архитектурных объектов по ряду параметров:

• Многосоставность ансамбля. Монастырь — это не одно здание, а комплекс, включающий соборы, церкви, колокольни, крепостные стены с башнями, братские и настоятельские корпуса, хозяйственные постройки. Каждый элемент требует отдельной фиксации и привязки к единой системе координат.
• Разновременность построек. Стены и здания могли возводиться в разные века, с использованием различных материалов и технологий. Обмеры должны отражать эту неоднородность.
• Оборонные сооружения. Крепостные стены, боевые ходы и башни имеют сложную геометрию, требующую высокой точности измерений для последующей реставрации и укрепления.
• Уникальные интерьеры. Во многих монастырских храмах сохранились фрески и иконостасы, требующие фиксации с максимальным разрешением для сохранения и реставрации .
• Ограниченный доступ. Монастыри являются действующими обителями, что требует деликатного подхода и планирования работ в периоды между богослужениями.

Основные сложности при обмерах монастырских комплексов:

Сложность	Решение компании
Многосоставность ансамбля	Создание единого геодезического обоснования для всех строений с привязкой к локальной системе координат
Разновременность построек	Детальная фиксация каждого элемента с анализом конструктивных особенностей разных эпох
Высокие стены и башни	Комбинация наземного лазерного сканирования и фотограмметрии с квадрокоптера
Уникальная интерьерная живопись	Создание ортофотопланов высокого разрешения (разработка НПП «Фотограмметрия»)
Ограниченный доступ в действующие монастыри	Планирование работ с учётом богослужебного расписания, дистанционные методы
Необходимость сохранения ландшафта	Минимальное вмешательство в территорию, использование бесконтактных методов

За годы работы мы выполнили обмеры более чем на двадцати монастырских комплексах по всей России. Ниже — наиболее значимые проекты.

Соловецкий монастырь (Архангельская область).

Один из самых масштабных и сложных проектов — обмеры ансамбля Соловецкого монастыря, объекта культурного наследия федерального значения и памятника ЮНЕСКО. В декабре 2020 — январе 2021 года наши специалисты выполнили комплексные обмеры здания общей трапезы на погребах.



Что было сделано:
• создание геодезического обоснования для всего здания;
• наземное лазерное сканирование фасадов и интерьеров;
• построение обмерных чертежей: планов, разрезов, фасадов, деталей и шаблонов фасадов.

Стоит отметить, что Соловецкий монастырь стал объектом внимания не только реставраторов, но и специалистов по оцифровке музейных ценностей. Так, в 2023 году в интернете была реализована виртуальная выставка «Виртуальная ризница Соловецкого монастыря», где представлены редкие иконы, богослужебные книги и ювелирные изделия, оцифрованные с помощью бесконтактного 3D-сканирования. Этот проект демонстрирует, как современные технологии помогают сохранять и популяризировать монастырское наследие.

Колокольня Соловецкого монастыря также стала объектом лазерного сканирования для целей реставрации.


Псково-Печерский монастырь (Псковская область)



Псково-Печерский монастырь, основанный в 1473 году, является одним из самых известных и крупных мужских монастырей России. Монастырь ни разу не закрывался за свою историю и в 2023 году отметил 550-летний юбилей.

В январе — феврале 2014 года компания НПП «Фотограмметрия» выполнила лазерное сканирование и создание ортофотопланов живописи в этом монастыре . В преддверии масштабных ремонтно-реставрационных работ специалистами также были проведены обмеры Большой


Звонницы и церкви Николы Вратаря.



Церковь Николы Вратаря, построенная в середине XVI века зодчим Павлом Заболотным, является уникальным памятником архитектуры, сохранившим черты различных исторических эпох. В преддверии реставрационных работ, проводимых с 2022 года, компанией были выполнены комплексные архитектурные обмеры с использованием фотограмметрии и 3D-сканирования.


Иоанновский монастырь (Санкт-Петербург)



В июле 2021 года на объекте культурного наследия — Иоанновском монастыре в Санкт-Петербурге — были выполнены работы по трёхмерному лазерному сканированию и фотограмметрической съёмке лицевых и дворовых фасадов, кровли здания.

Результаты работ:
• создание трёхмерной точечной модели здания (облака точек) в форматах RCP и SPF;
• цветные ортофотопланы фасадов в форматах DWG и JPG.
Современные технологии позволили сохранить уникальные детали архитектуры этого исторического сооружения с высокой точностью.

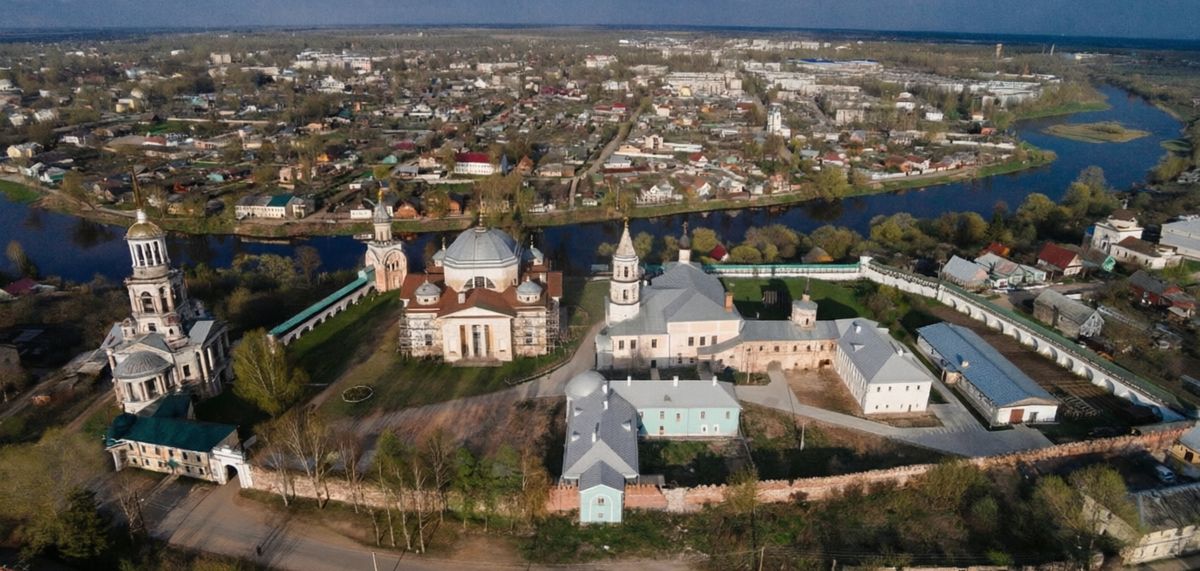

Борисоглебский монастырь (Торжок, Тверская область)



Один из самых масштабных и длительных проектов последнего времени — комплексные обмеры Борисоглебского монастыря в Торжке. Этот древнейший монастырь России, основанный в 1038 году, является объектом культурного наследия федерального значения. Работы проводились в два этапа в рамках дополнительных соглашений к договору.

Первый этап (2025 год): специалисты выполнили лазерное сканирование и фотограмметрическую съёмку трёх строений монастыря:
• Введенской церкви с колокольней (1620 год) — древнейшей постройки монастыря, места хранения мощей преподобного Ефрема Новоторжского;
• Свечной башни (1880-е годы) — уникального четырёхэтажного здания, где ранее размещалась монастырская библиотека;
• Ограды с тремя башнями и воротами (1740-е годы, с перестройками XIX века) — протяжённого сооружения с боевым ходом, свидетельствующего об оборонительной роли обители.
В результате созданы облака точек, обмерные чертежи планов, разрезов, фасадов и деталей в масштабах от 1:50 до 1:20, а также ортофотопланы интерьерной живописи Свечной башни.

Второй этап (2025–2026 годы): работы были расширены на интерьеры пяти строений. Основное внимание уделялось фиксации уникальных фресок, лепнины и архитектурных деталей. Помимо уже упомянутых объектов, были обследованы:
• Входоиерусалимская церковь (1717 год, перестроена в 1786 году)
• Борисоглебский собор (1785–1796) — главный храм монастыря, построенный по проекту Николая Львова, с участием которого создавались иконы для собора;
• Надвратная колокольня Спаса Нерукотворного Образа (1804–1811) — самая высокая постройка Торжка.

Результатом стали облака точек, развертки интерьеров (М 1:20), детали и шаблоны интерьеров (М 1:5–1:10 и М 1:1), а также уникальные ортофотопланы и фоторазвертки интерьерной живописи. Эти материалы станут основой для реставрационных работ, запланированных до 2027 года, и позволят сохранить уникальные художественные элементы для будущих поколений.




1. Трёхмерное лазерное сканирование
Основа всех наших проектов. Сканирование позволяет фиксировать каждый элемент монастырского ансамбля с точностью до миллиметра. На основе облака точек можно строить планы, фасады, разрезы, а также контролировать деформации конструкций. Опыт показывает, что для полного сканирования крупного объекта может потребоваться до 55 сканерных станций и около четырёх часов полевых работ.

2. Стереофотограмметрическая съёмка
Используется для фиксации архитектурных деталей и интерьерной живописи . Созданные ортофотопланы высокого разрешения становятся основой для реставрации уникальных фресок.

3. Фотограмметрия с квадрокоптера
Позволяет получить данные о фасадах и кровлях зданий, а также о высоких стенах и башнях, недоступных для наземных методов.

4. Создание BIM-моделей и ортофотопланов
По требованию заказчика разрабатываются информационные модели комплексов или отдельные ортофотопланы, необходимые для проектирования реставрационных работ.




По результатам обмеров монастырского комплекса заказчик получает полный пакет документации:

Тип материала	Назначение
Облако точек лазерного сканирования (.rcp)	Цифровая основа для любых измерений и построений
Обмерные чертежи: планы, фасады, разрезы (DWG, PDF)	Для рабочего проектирования и согласований
Детали и шаблоны фасадов и интерьеров (М 1:5 – 1:1)	Для восстановления утраченных декоративных элементов
Ортофотопланы и фоторазвертки живописи (DWG, JPG, PDF)	Для научной фиксации и реставрации интерьерной живописи
Цветные 3D модели	Для презентаций и дальнейшего мониторинга

Сводная таблица выполненных работ по монастырям
Ниже представлены ключевые объекты, где компания «Архитектурная Фотограмметрия» выполнила полный комплекс обмерных работ:

№	Объект	Город / Регион	Период выполнения	Виды работ
1	Ансамбль Соловецкого монастыря (здание общей трапезы)	Соловецкие острова, Архангельская обл.	2020–2021	Геодезическое обоснование, лазерное сканирование, чертежи, детали, шаблоны
2	Псково-Печерский монастырь: Большая Звонница, церковь Николы Вратаря	Печоры, Псковская обл.	2014, 2020	Лазерное сканирование, ортофотопланы живописи, обмеры фасадов
3	Иоанновский монастырь	Санкт-Петербург	2021	Лазерное сканирование фасадов и кровли, ортофотопланы
4	Снетогорский монастырь (мониторинг склона)	Псков	2020	Мониторинг склона методами геодезии и фотограмметрии
5	Новодевичий монастырь (колокольня)	Санкт-Петербург	2020	Фотограмметрическая обработка архивных снимков утраченной колокольни
6	Борисоглебский монастырь (пять строений и ограда)	Торжок, Тверская обл.	2025	Лазерное сканирование, фотограмметрия, ортофотопланы живописи

Компания «Архитектурная Фотограмметрия» – лидер в области высокоточных обмеров объектов культурного наследия. Наши преимущества:

✔ Более 25 лет опыта – от Кремля до храмов в отдалённых регионах .
✔ Собственное ПО – для обработки данных лазерного сканирования и стереофотограмметрии, включая создание ортофотопланов .
✔ Полный цикл работ – от геодезического обоснования до создания BIM-моделей, чертежей, ортофотопланов и шаблонов М 1:1 .
✔ Работаем с объектами любой сложности и сохранности – включая аварийные .
✔ Работаем по всей России – выезжаем на объекты любой удалённости.



Мы готовы выполнить комплексные обмерные работы на вашем объекте:
✔ лазерное сканирование фасадов и интерьеров церквей и соборов;
✔ стереофотограмметрическую съёмку архитектурных деталей и живописи;
✔ создание ортофотопланов и фоторазверток;
✔ 3D-моделирование для реконструкции и реставрации;
✔ создание обмерных чертежей любых масштабов, включая шаблоны М 1:1.



Работаем с объектами любой сложности.
Доверьте обмеры профессионалам – заложите точность в основу вашего проекта!
