Трехмерное лазерное сканирование фасадов Кирхи святой Марии Магдалины в г. Приморск

Кирха Святой Марии Магдалины в Приморске — выдающийся памятник финского национального романтизма (северного модерна), созданный в 1904 году по проекту архитектора Йозефа Стенбека. Это одно из самых впечатляющих культовых сооружений Карельского перешейка, сочетающее монументальность гранитных стен с изящными деталями в духе северного модерна.

В октябре 2019 года специалисты компании «Архитектурная Фотограмметрия» провели комплексные обмерные работы, включающие 3D-лазерное сканирование фасадов и создание точных ортофотопланов. Эти данные стали основой для разработки проектной документации, необходимой для реставрации этого объекта культурного наследия регионального значения. Современные технологии позволили зафиксировать текущее состояние церкви, все архитектурные особенности здания, включая гранитную кладку, декор и утраченные элементы.

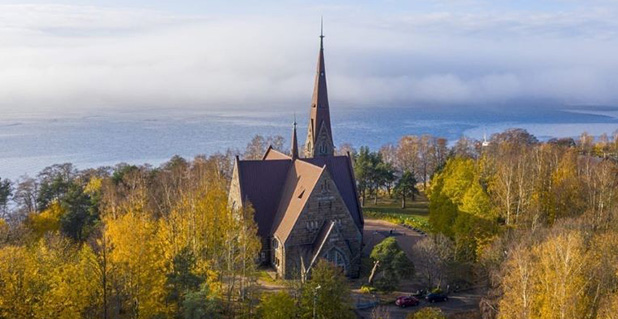

Кирха Святой Марии Магдалины в Приморске


Адрес объекта:
Ленинградская обл., Выборгский р-н, г. Приморск, Заводская ул., д. 5

Сроки проведения обмерных работ на объекте:
октябрь 2019 г.

Работы, проводимые на объекте:
Трехмерное лазерное сканирование фасадов Кирхи святой Марии Магдалины.

Историческая справка


Этапы строительства и архитектурные особенности:

1. Проектирование (1900-1901 гг.):
- Архитектор: Йозеф Стенбек
- Стиль: финский национальный романтизм (северный модерн)
- Вместимость: 1800 человек

2. Строительство (1902-1904 гг.):
- Основной материал: местный красноватый гранит
- Дополнительные материалы: кирпич (внутренние стены), оцинкованная жесть (первоначальная кровля)
- Форма: равноконечный крест
- Размеры: длина 37 м, ширина 28 м, высота шпиля 60 м

3. Особенности архитектуры:
- Массивные гранитные стены с грубой обработкой
- Строгие геометрические формы, характерные для северного модерна
- Высокая скатная крыша с металлическим покрытием
- Доминирующая колокольня со шпилем


Предмет охраны объекта культурного наследия (Рег. № 471711247110005):

1. Градостроительные характеристики:
- Историческое местоположение в структуре города Приморска
- Визуальные связи с акваторией Финского залива
- Доминирующее положение в городской застройке

2. Объемно-пространственная композиция:
- Крестообразная форма плана
- Соотношение масс и объемов
- Высотные отметки (60 м - шпиль колокольни)
- Исторические габариты и пропорции

3. Конструктивные особенности:
- Гранитная кладка наружных стен
- Кирпичные внутренние стены
- Стропильная система крыши
- Фундаменты исторической постройки

4. Декоративные элементы:
- Обработка гранитных поверхностей
- Арочные оконные проемы
- Детали кровельного покрытия
- Исторические дверные проемы

5. Интерьеры (частично сохранившиеся):
- Пространственная структура внутренних помещений
- Фрагменты исторической отделки
- Остатки витражных композиций

архивное фото - Кирха Святой Марии Магдалины в Приморске


Историческая ценность:

Кирха представляет собой:
• Последнюю из шести церквей прихода Койвисто
• Один из трех сохранившихся в России храмов работы Й. Стенбека
• Яркий пример финского национального романтизма
• Важный элемент культурного ландшафта Карельского перешейка

Современное состояние:
• Объект культурного наследия регионального значения
• Частично используется как музей
• Требует комплексной реставрации
• Сохраняет высокую степень аутентичности

Выполненные работы

Компания «Архитектурная Фотограмметрия» выполнила:
1. Создание геодезической основы

2. Трехмерное лазерное сканирование:
- Точность: 1-3 мм
- Плотность точек: 5-10 мм

3. Обработку данных:
- Формирование единого облака точек
- Создание ортофотопланов

4. Подготовку документации:
- Обмерные чертежи фасадов
- Детализация архитектурных элементов

Лазерное сканирование Кирхи Святой Марии Магдалины в Приморске
