Лазерное сканирование и фотограмметрия Борисоглебского монастыря в Торжке: обмеры для реставрации Объекта культурного наследия

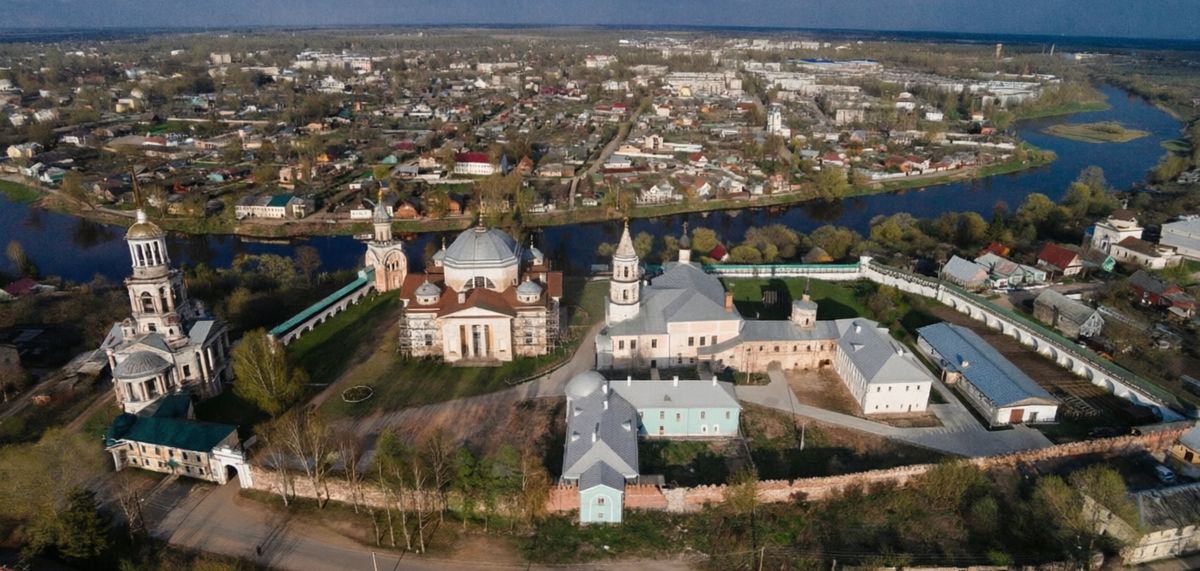

На высоком правом берегу реки Тверцы в старинном городе Торжке уже почти тысячу лет возвышается уникальный архитектурный ансамбль — Борисоглебский мужской монастырь. Эта обитель, основанная в 1038 году преподобным Ефремом Новоторжским, является одной из трех первых православных обителей, созданных на русской земле. Более того, как отмечал Патриарх Московский и всея Руси Кирилл во время визита в Торжок в 2019 году, Борисоглебский монастырь «старше Киево-Печерской лавры».

Сегодня древнейший монастырь России переживает новый этап своей многовековой истории. Масштабная реставрация, запланированная на 2025-2027 годы, призвана вернуть ансамблю былое величие и открыть его для паломников и туристов. Однако любые реставрационные работы на объектах культурного наследия федерального значения невозможны без качественной цифровой основы — точных обмеров, фиксирующих текущее состояние каждого элемента.

Именно такую основу создала компания ООО «Архитектурная Фотограмметрия». В 2025 году по заказу специалисты провели комплексные обмерные работы на трех ключевых строениях монастырского ансамбля: Введенской церкви с колокольней (1620 год), Свечной башне (1880-е годы) и исторической ограде с тремя башнями и воротами (1740-е годы). В результате созданы точные трёхмерные модели (облака точек), детальные обмерные чертежи в масштабах от 1:50 до 1:20, а также уникальные ортофотопланы и фоторазвертки интерьерной живописи.

Эти материалы станут той незыблемой базой, на которой будет строиться вся будущая реставрация — от проекта до восстановления уникальных архитектурных и художественных элементов.

Основание обители и преподобный Ефрем Новоторжский
Борисоглебский монастырь в Торжке ведёт свою историю с 1038 года. Его основателем стал преподобный Ефрем Новоторжский — боярин, служивший конюшим у святых князей Бориса и Глеба . После трагической гибели князей и своего брата, защищавшего князя Бориса, Ефрем оставил мир и прибыл из Киева в древлянские земли. В городке Новый Торг (ныне Торжок) он основал обитель в память об убитых страстотерпцах и поставил в ней первый каменный храм во имя святых Бориса и Глеба. В 1053 году преподобный Ефрем был похоронен в этом храме. Позже здесь же захоронили его ученика — преподобного Аркадия Новоторжского (Вяземского), который много сил вложил в обустройство обители и почитается наравне с основателем.

Архитектурный ансамбль и его создатели
Современный облик монастырского ансамбля складывался на протяжении нескольких столетий. Главный Борисоглебский собор, дошедший до наших дней, был построен по проекту выдающегося архитектора Николая Александровича Львова, которого современники называли «русским Леонардо» за его разносторонние таланты . Императрица Екатерина II лично заложила первый камень в основание собора в 1785 году; строительство завершилось в 1796 году.
Для украшения собора были приглашены лучшие художники того времени. Все большие и малые иконы для Борисоглебского собора писал гениальный портретист и иконописец Владимир Боровиковский вместе с мастерами его круга. К сожалению, ансамбль из тридцати семи икон был утрачен в советские годы. Сохранились лишь три образа: один находится в Тверской картинной галерее, два — в Торжокском краеведческом музее.

Надвратная колокольня — символ Торжка
Надвратная церковь Спаса Нерукотворного Образа с колокольней, построенная в 1804-1811 годах, является самой высокой постройкой Торжка — её высота превышает 50 метров . Наверху колокольни расположена смотровая площадка в беседке-бельведере со сквозной колоннадой, откуда открываются потрясающие панорамы города и окрестностей. На колокольне над ярусом звона находился часовой механизм, который продолжал работать даже после закрытия монастыря . В феврале 2025 года митрополит Тверской и Кашинский Амвросий совершил великое освящение восстановленного надвратного Спасского храма.

Введенская церковь с колокольней — древнейшая постройка
Самым древним зданием монастыря является Введенская церковь с колокольней, построенная в 1620 году . Именно здесь находятся мощи основателя обители — преподобного Ефрема Новоторжского. Церковь представляет собой уникальный памятник русского зодчества первой половины XVII века.

Свечная башня (монастырская библиотека)
Четырехэтажная Свечная башня, возведённая в 1868 году в псевдорусском стиле, служила одновременно свечной лавкой и монастырской библиотекой . По легенде, книгами из этой библиотеки пользовался известный историк Николай Карамзин, работая над своей «Историей государства Российского». Башня — яркий образец поздней монастырской архитектуры с элементами историзма.

Трагические страницы XX века
После Октябрьской революции 1917 года монастырь был закрыт. Его строения передавали совхозу, сельскохозяйственному училищу, воинской части, авиационным складам, а позже здесь устроили лагерь для военнопленных . С 1944 года на целых полвека в стенах обители размещалась тюрьма строгого режима, где содержалось до тысячи заключенных. Во второй половине 1980-х годов тюрьму сменил лечебно-трудовой профилакторий для алкоголиков.
В 1989 году здания передали под экспозиции Всероссийского историко-этнографического музея, созданного по инициативе академика Дмитрия Лихачёва . Сотрудники музея приложили немало сил для восстановления изуродованных за годы советской власти построек. В середине 1990-х годов древнейшая обитель Руси была возвращена Церкви.


Ансамбль Борисоглебского монастыря в Торжке является объектом культурного наследия федерального значения . В его состав входят: Борисоглебский собор (1785-1796), Введенская церковь с колокольней (1620), Надвратная Спасская церковь с колокольней (1804-1811), Свечная башня (1868), Духовное правление и странноприимный дом (1809-1811), а также ограда с тремя башнями и воротами (1740-е годы, с перестройками XIX века) . В ограде сохранился уникальный боевой ход — галерея с бойницами, свидетельствующая об оборонительной роли монастыря в прошлом.



В июле 2019 года, во время визита в Торжок, Патриарх Кирилл обратился к властям и меценатам с призывом помочь восстановить уникальный Борисоглебский монастырь:
«Я не знаю другого монастыря, который был бы создан раньше Новоторжского. Если и был такой монастырь, то письменных свидетельств об этом я не встречал. Поэтому сие святое место одной только датой основания монастыря в 1038 году занимает совершенно особое место в нашей церковной истории. Обращаюсь и к областным, и к федеральным властям, и к людям состоятельным употребить все силы к скорейшему восстановлению этого древнейшего монастыря Святой Руси».
Сегодня эти слова начинают воплощаться в жизнь. Межобластное научно-реставрационное художественное управление (АО «МНРХУ») объявило конкурс на проведение масштабных реставрационных работ на ограде монастыря. Начальная стоимость контракта составила 299 миллионов рублей.

Что планируется восстановить

Реставрационные работы охватят ограду XVII века и три башни, в том числе Угловую башню (XIX век) . Проект предусматривает:
• археологические изыскания на территории объекта;
• физическое восстановление стен и башен с сохранением аутентичного вида кладки;
• укрепление конструкций и восстановление утраченных элементов;
• установку охранной и пожарной сигнализации;
• систему видеонаблюдения;
• архитектурную подсветку и электроосвещение .

Согласно условиям государственного контракта, все работы по реставрации западной стены ограды планируется завершить к октябрю 2027 года. Это позволит не только сохранить уникальный памятник архитектуры XII века для будущих поколений, но и вернуть ему исторический облик, превратив монастырь в ещё более привлекательный туристический объект.
Кроме того, в декабре 2025 года Надвратная Спасская церковь с колокольней была подключена к системе газового отопления, что свидетельствует о продолжении работ по созданию современной инженерной инфраструктуры в стенах древней обители.



В 2025 году компания «Архитектурная Фотограмметрия» (бывш. НПП «Фотограмметрия») получила ответственный заказ на выполнение комплексных обмерных работ по трём строениям Борисоглебского монастыря в городе Торжке. Работы начались в августе 2025 года и должны были завершиться в течение 60 рабочих дней с передачей полного комплекта документации.

Специфика объекта и задачи
Обмеры проводились на объектах культурного наследия федерального значения, что налагало особые требования к точности, деликатности и документированию каждого этапа. Перед нашими специалистами стояла задача зафиксировать текущее состояние трёх разнородных строений, каждое из которых имеет свою архитектурную и историческую ценность:

1. Введенская церковь с колокольней (1620 год) — древнейшая постройка монастыря, место хранения мощей преподобного Ефрема Новоторжского.





2. Свечная башня (1868 год) — четырёхэтажное здание с богатой историей, требовавшее фиксации не только конструкций, но и интерьерной живописи.





3. Ограда с тремя башнями и воротами (1740-е годы, XIX век) — протяжённое сооружение с уникальным боевым ходом и оборонительными элементами.









1. Создание геодезического съемочного обоснования
На первом этапе инженеры заложили на территории монастыря сеть опорных геодезических пунктов в локальной системе координат и высот. Это позволило объединить все последующие измерения (лазерное сканирование, стереофотограмметрическую съёмку) в единую систему с минимальной погрешностью.

2. Трехмерное лазерное сканирование фасадов и внутренних помещений
Используя высокоточные 3D-лазерные сканеры, наша команда провела съёмку внешних фасадов и всех доступных внутренних помещений каждого строения. Особую сложность представляли сложные конфигурации башен, узкие переходы в ограде и внутренние объёмы церкви. В результате сформированы трёхмерные облака точек для всех трёх объектов в формате rcp — цифровые слепки с точностью до миллиметра.

3. Регистрация данных сканирования и создание трёхмерных моделей

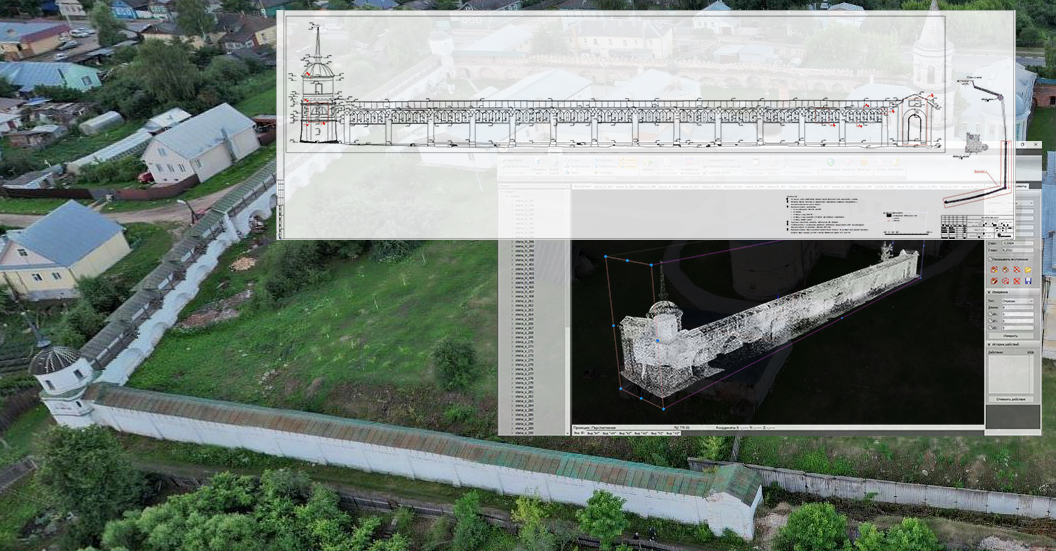

Все данные лазерного сканирования прошли этап регистрации (совмещения сканов) с использованием собственного программного обеспечения компании. В результате созданы точные трёхмерные модели зданий в виде облаков точек, отражающих реальную геометрию каждого элемента.

4. Стереофотограмметрическая съёмка архитектурных деталей и интерьерной живописи
Для фиксации сложных архитектурных деталей фасадов и уникальной интерьерной живописи в здании колокольни специалисты выполнили стереофотограмметрическую съёмку. Этот метод позволяет получить не просто фотографии, а измеримые цифровые изображения с высокой точностью передачи цвета и текстуры.

5. Создание ортофотопланов и фоторазверток живописи
На основе данных стереофотограмметрической съёмки были созданы ортофотопланы и фоторазвертки интерьерной живописи. Эти материалы переданы Заказчику в форматах DWG, JPG и PDF и позволят реставраторам сохранить уникальные художественные элементы при проведении восстановительных работ.

6. Составление обмерных чертежей
По результатам лазерного сканирования и фотограмметрии составлен полный комплект обмерных чертежей для каждого строения в масштабах от 1:50 до 1:20, а также детали фасадов в масштабах 1:5 – 1:20 для точного воссоздания утраченных элементов. Вся документация передана заказчику в форматах DWG и PDF.

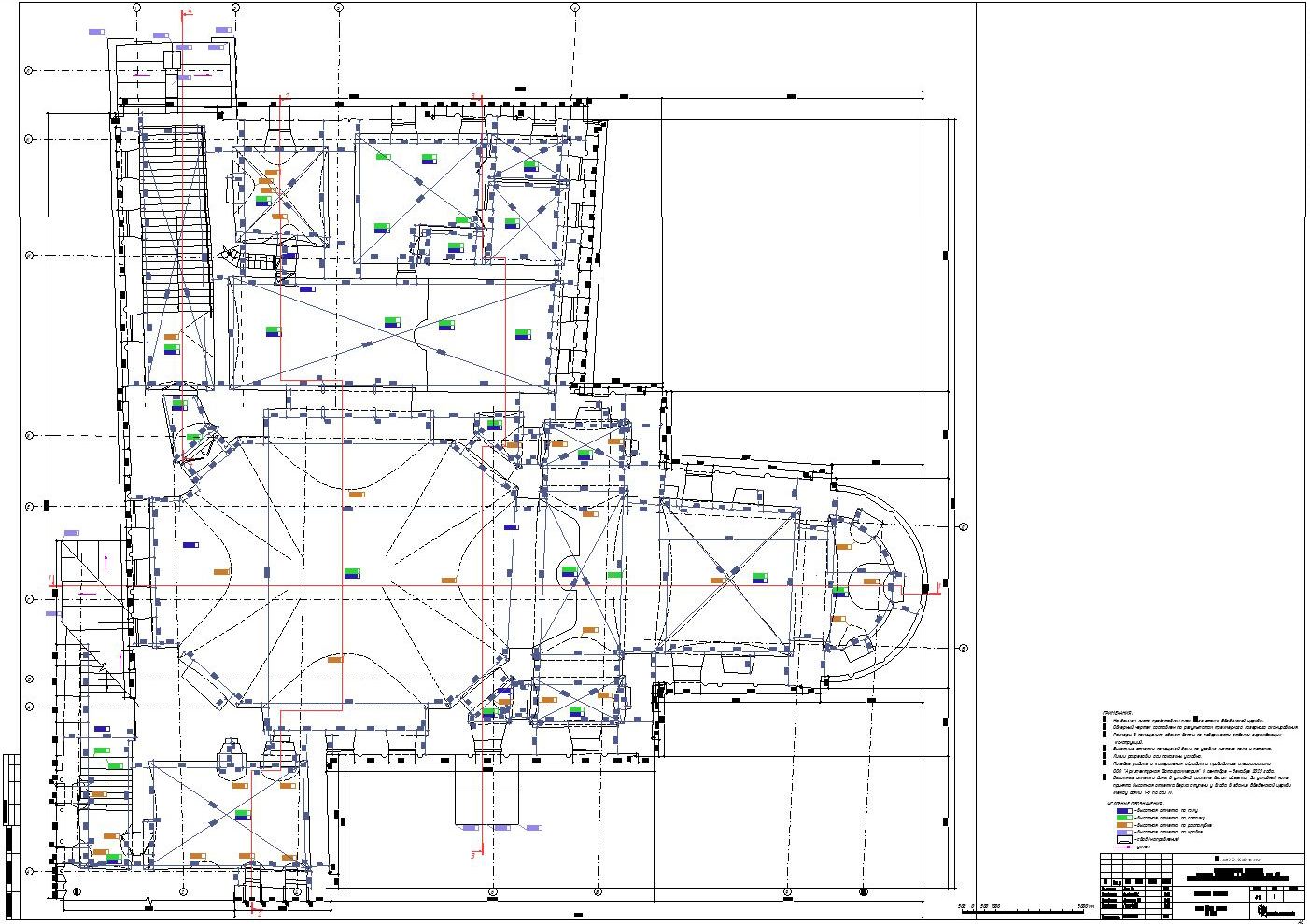

Церковь Введенская с колокольней (1620 г.):
• облако точек лазерного сканирования;
• планы этажей, башни, чердака и кровли;
• вертикальные разрезы (3 шт.);
• фасады и детали фасадов.

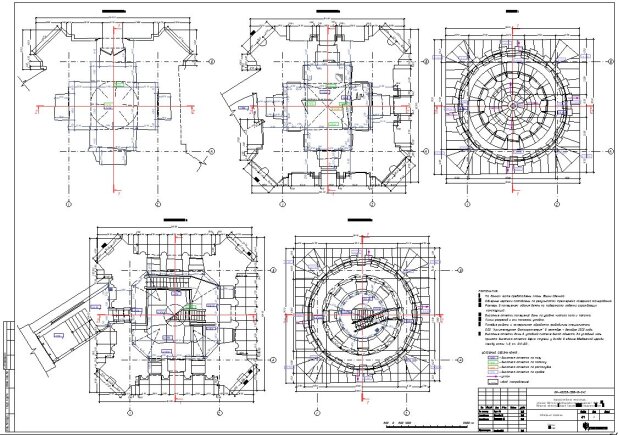

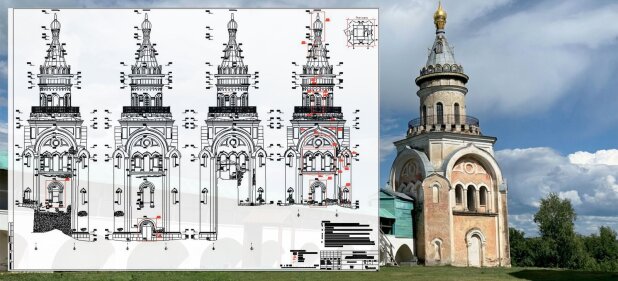

Свечная башня (библиотека монастырская, 1880-е г.):
• облако точек лазерного сканирования;
• планы (4 уровня, кровля);
• вертикальные разрезы (2 шт.);
• фасады и детали фасадов;
• ортофотопланы живописи — уникальный результат для сохранения художественного наследия.

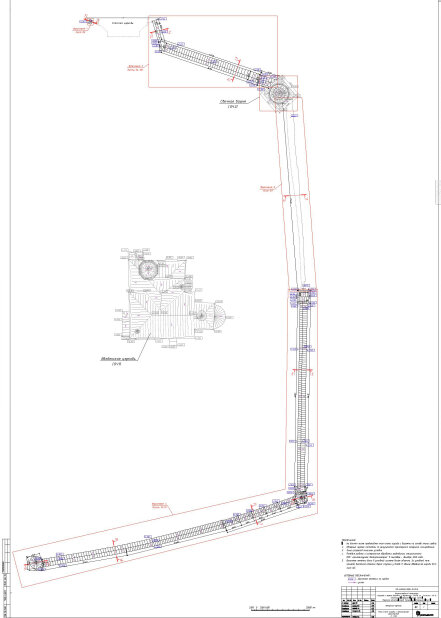

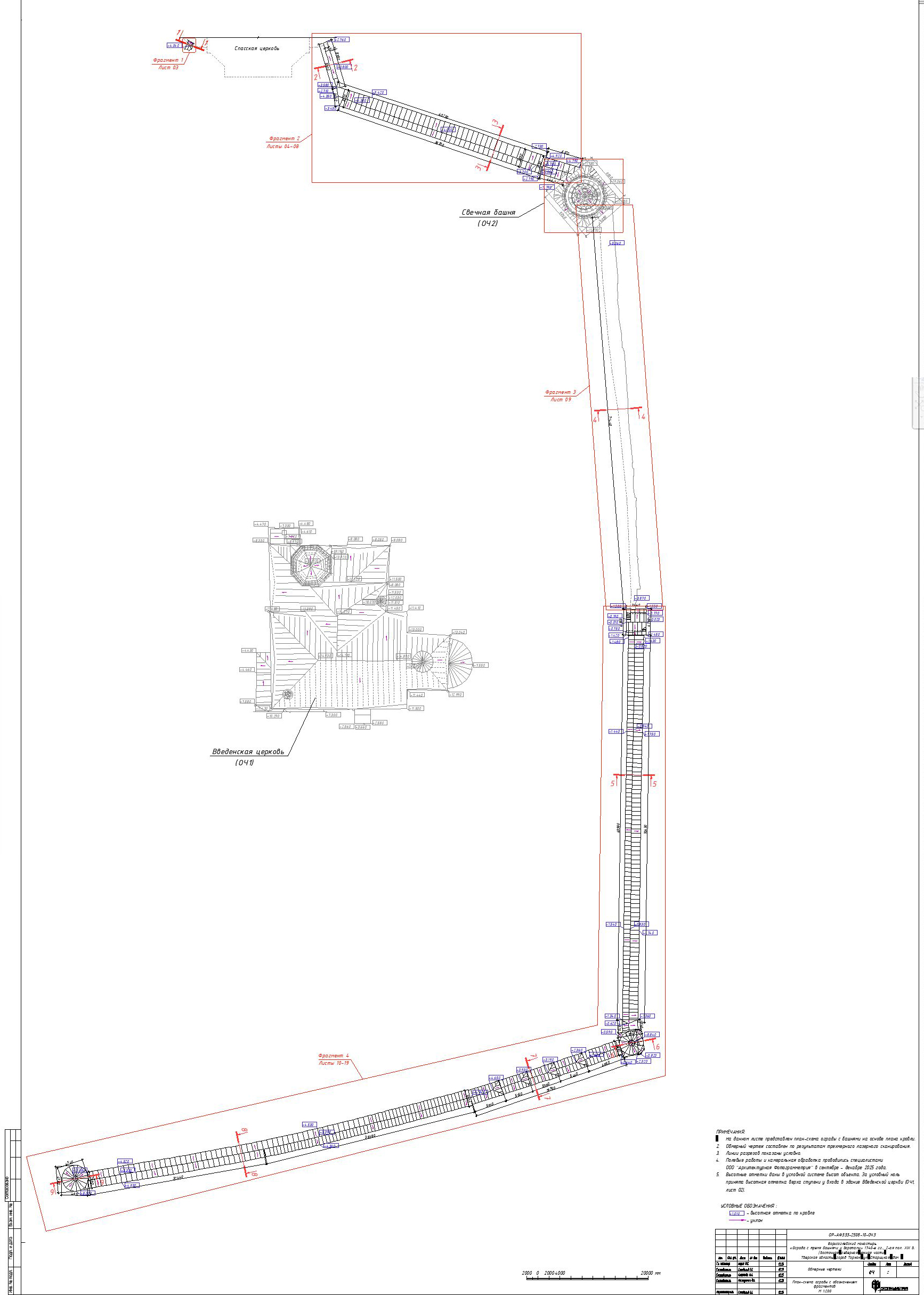

Ограда с тремя башнями и воротами (1740-е гг., 2-ая пол. XIX в.):
• облако точек лазерного сканирования;
• планы (2 уровня, кровля);
• вертикальные разрезы (9 шт.) — для детальной фиксации протяжённого сооружения;
• фасады и детали фасадов.
