Создание геодезического съемочного обоснования: зачем это нужно и как мы это делаем

Любые высокоточные обмеры — будь то лазерное сканирование фасада памятника архитектуры, съемка промышленного цеха или создание BIM-модели моста — начинаются не с работы сканером или фотокамерой. Они начинаются с создания геодезического съемочного обоснования.
Без него облако точек «повисает в воздухе», чертежи невозможно привязать к местности, а разные сканы одного здания не стыкуются друг с другом. Геодезическое съемочное обоснование — это та невидимая глазу, но абсолютно критическая основа, на которой держится вся точность последующих работ.

В компании «Архитектурная Фотограмметрия» (бывш. НПП «Фотограмметрия») созданию съемочного обоснования уделяется первостепенное внимание. Мы работаем и с государственными, и с местными, и с условными системами координат — в зависимости от задачи и требований заказчика. В этой статье мы на фактах и без «воды» расскажем, что такое съемочное обоснование, каким оно бывает, как создается и почему это напрямую влияет на качество обмерных работ.

Геодезическое съемочное обоснование — это совокупность точек на местности с известными координатами (X, Y) и высотами (H), относительно которых выполняются все последующие измерения.

Если объяснять на примере:
Представьте, что вы хотите сфотографировать здание, а затем по фотографии точно измерить его высоту и ширину. Если вы не знаете, с какого расстояния сделан снимок и под каким углом, измерения будут бессмысленными. Геодезическое обоснование — это те самые «опорные точки» с известными параметрами, которые превращают хаотичные данные в точную систему координат.

В профессиональной среде выделяют два взаимосвязанных понятия:

Понятие	Суть
Планово-высотное обоснование (ПВО)	Точки, для которых известны координаты (X, Y) и высота (H). Используется как база для всех видов съемок.
Геодезическая разбивочная основа	Развитая сеть пунктов, закрепленных на местности (обычно на стройплощадке), от которой ведется разбивка осей зданий и контроль строительства.

Принцип построения любой геодезической сети — от общего к частному. Сначала создается редкая, но очень точная сеть (государственная), затем она сгущается до плотности, необходимой для конкретной съемки.



Тип системы координат определяет, в какой системе мы будем получать координаты точек обоснования. Это важно, так как заказчики и надзорные органы (например, КГИОП или Мосгорнаследие) часто требуют привязку к конкретной системе.

Ниже — четкое различие трех основных систем, основанное на профессиональных источниках.

1. Государственная система координат
• Что это: Система, в которой осевой меридиан зоны Гаусса-Крюгера жестко привязан к Гринвичскому меридиану (начальному).
• Как закрепляется: Строительством государственных геодезических сетей (ГГС) — пункты с вечными или долговременными центрами, их координаты хранятся в федеральном фонде.
• Когда используется: Для крупных территорий, межрегиональных объектов, а также когда это прямо требует нормативная документация.

2. Местная система координат
• Что это: Система, в которой начало координат перенесено в произвольную точку (обычно в центральной части территории, на пункт ГГС). Осевой меридиан смещен относительно Гринвичского.
• Как закрепляется: Строительством городских геодезических сетей или опорных межевых сетей (ОМС).
• Ключевое требование: Координаты любой точки, полученные в местной системе, должны быть пересчитаны в государственную систему. Для этого существуют ключи перехода (разница долгот, разница координат исходного пункта, угол разворота, поправка за высоту).
• Когда используется: Для работ в границах города, региона, крупного землепользования. Это самый распространенный вариант в городской застройке.

3. Условная система координат
• Что это: Система, в которой осевой меридиан и начало отсчета выбираются произвольно, без связи с государственной системой.
• Когда используется: Для локальных задач, не требующих привязки к внешним сетям: например, обмеры отдельно стоящего здания для внутренних нужд, создание BIM-модели для проекта реставрации (если не требуется сдача в КГИОП в государственной системе).
• Важное ограничение: Для кадастровых и землеустроительных работ условная система не используется, так как объекты в разных условных системах невозможно связать друг с другом.

Как это применяем мы: При обмерах электродепо «Измайлово» в 2025 году мы создавали обоснование в условной системе координат, так как это было прямо предусмотрено техническим заданием заказчика. Для других объектов (например, при сдаче документации в КГИОП) мы работаем в местной или государственной системе.



Существует два принципиально разных подхода: классические геодезические методы и современные спутниковые технологии. Они не исключают, а дополняют друг друга.

1. Классические (наземные) методы

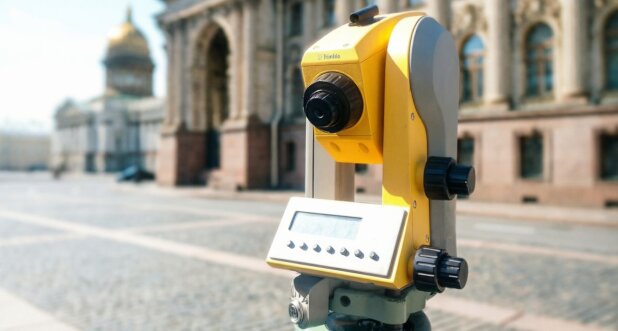

Основаны на прокладке теодолитных или полигонометрических ходов и геометрическом нивелировании от пунктов государственной или местной сети.

Что это значит на практике:
• Геодезист последовательно измеряет углы и расстояния между точками, создавая замкнутый или разомкнутый ход.
• Каждая следующая точка вычисляется относительно предыдущей.
• Погрешность накапливается, поэтому ходы стараются делать короткими или замыкать на исходные пункты.

Когда применяется:
• В плотной застройке, где небо над точкой перекрыто (спутниковый сигнал недоступен).
• При необходимости очень высокой точности на коротких расстояниях.
• Для привязки к старым, историческим пунктам геодезической сети.

2. Спутниковые методы (GNSS: ГЛОНАСС + GPS)
Сегодня это основной, наиболее быстрый и удобный способ создания обоснования, особенно на открытой местности.

Как работает:

Геодезический приемник (GNSS-приемник) одновременно принимает сигналы от спутников двух систем:
• GPS (США, NAVSTAR)
• ГЛОНАСС (Россия)
Это и есть GNSS — Глобальные Навигационные Спутниковые Системы. Приемник вычисляет координаты точки на основе времени прохождения сигнала от спутников.

Преимущества спутниковых методов (подтвержденные практикой):
• Не требуется прямая видимость между пунктами (в отличие от теодолитных ходов).
• Высокая точность (сантиметры и даже миллиметры в дифференциальном режиме).
• Погода и время суток не влияют на возможность измерений.
• Огромная экономия времени — одна точка определяется за несколько минут вместо часов полевых работ классическим методом.
• Повышение производительности труда инженеров-геодезистов.

Где применяем мы:
При создании обоснования для крупных объектов — протяженных фасадов, промышленных площадок, мостов. GNSS-приемниками мы закладываем основные «опорные» точки, а затем уже внутри контура работаем тахеометром или лазерным сканером.

Этапы создания съемочного обоснования

Процесс строго регламентирован и состоит из нескольких обязательных этапов. Ниже — структура, которой следуют все профессиональные геодезические компании, включая нашу.

Этап 1. Подготовительный
• Изучение исходных данных: какие пункты государственной или местной сети есть в районе работ, в какой системе координат требуется результат.
• Определение целей: для какой съемки создается обоснование (топографическая съемка масштаба 1:500, лазерное сканирование фасада, разбивочные работы).
• Выбор метода: классический (тахеометрия, нивелирование), спутниковый (GNSS) или комбинированный.
• Составление технического проекта (ТП) — документа, в котором описана схема расположения пунктов, точность измерений и методика обработки.

Этап 2. Полевые работы (рекогносцировка и закладка пунктов)
• Выезд специалистов на местность.
• Поиск и обследование существующих пунктов ГГС, ОМС, городских сетей.
• Закладка новых пунктов обоснования — это могут быть:

✔ Простые и недорогие (в городе): дюбели со шляпкой, забитые в асфальт, или отражающие рефлекторные марки на стенах зданий. Самый распространенный вариант при обмерах фасадов.
✔ Надежные и долговременные: закладка металлической трубы или арматуры в бетонный монолит глубиной до 3 метров (используется для длительного мониторинга).
✔ Для высокоточных работ: пункты с принудительным центрированием (специальные штативы или марки, куда геодезический прибор устанавливается строго в одно и то же положение каждый раз).

• Непосредственные измерения: проложение ходов (тахеометром) или сбор спутниковых данных (GNSS-приемниками).

Этап 3. Обработка данных и уравнивание
• Передача полевых измерений в специализированное ПО (например, CREDO, Trimble Business Center, Topcon Tools, а также собственные наработки).
• Уравнивание — математическая процедура, которая распределяет неизбежные погрешности измерений так, чтобы получить максимально вероятные точные координаты пунктов.
• При спутниковых методах — постобработка данных с базовых станций (дифференциальная коррекция).

Этап 4. Контроль точности и оформление
• Сравнение полученных средних квадратических ошибок (СКО) с нормативными (например, для полигонометрии 2 разряда СКО не более определенной величины).
• Создание схемы расположения пунктов обоснования.
• Составление каталога координат и высот всех пунктов.

Этап 5. Передача заказчику (в составе техотчета)
В итоге заказчик (или внутренний отдел полевых работ) получает:
• Координаты и высоты пунктов обоснования в требуемой системе (государственной, местной, условной).
• Схему расположения пунктов на местности или на чертеже.
• Описание методики измерений и оценку точности.





Специфика нашей компании — обмеры для реставрации и промышленности. Мы не просто «кладем пункты», а проектируем обоснование так, чтобы оно оптимально работало с нашими основными инструментами: лазерными сканерами, фотограмметрическими камерами и тахеометрами.

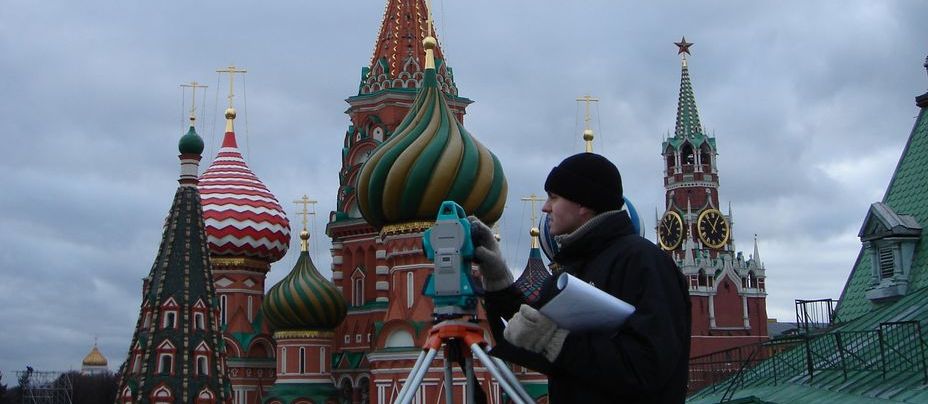

Для архитектурных обмеров (памятники, фасады)
• Используем комбинацию: опорные точки от GNSS (если есть открытое небо) или от городских геодезических сетей.
• Рефлекторные марки на стенах здания и на временных вехах — по ним потом сшивается облако точек от лазерного сканера.
• Плотность обоснования: шаг между точками 20–50 метров по фасаду, но вокруг сложных деталей — чаще.
• Система координат: чаще местная (с ключами перехода в государственную по требованию КГИОП) или условная (по ТЗ заказчика).

Для обмеров интерьеров и стропильных систем
• Прямая видимость спутников отсутствует, поэтому только классические методы.
• Закладываем точки тахеометрическим ходом по периметру помещений.
• Используем принудительное центрирование на штативах, если нужно многократное посещение объекта.
• Для больших цехов (как в электродепо «Измайлово») создаем локальную сеть из 10–20 пунктов, объединенных тахеометрическим ходом высокого 2–4 разряда точности.

Для лазерного сканирования
• Специальное требование: точки обоснования должны быть видны сканеру и иметь высококонтрастные марки (сферические или плоские отражатели).
• Часто мы используем обратную задачу: выполняем сканирование, затем по общим связям между сканами уравниваем облако точек, а затем уже «привязываем» его к внешним опорным пунктам. Это ускоряет полевые работы без потери точности.
Для фотограмметрии
• Для стереосъемки и создания ортофотопланов нам нужны контрольные точки на объекте (маркеры или естественные контрастные точки) с координатами, полученными из геодезического обоснования.
• Именно по ним выполняется «привязка» фотограмметрической модели в пространстве. Без обоснования фотограмметрия дает только «внутреннюю» геометрию, но не абсолютные координаты.



Давайте прямо и честно перечислим риски, с которыми сталкивается заказчик, если подрядчик по обмерам «забивает» на создание полноценного обоснования.

Риск	Последствие
Нестыковка отдельных сканов	Облако точек «расползается» — углы здания на разных сканах не совпадают, погрешность может достигать 10–20 см.
Невозможность привязки к местности	Вы получили красивые чертежи фасада, но не можете сказать, где этот фасад находится на генплане. Проектировщикам такая документация бесполезна.
Отказ КГИОП / Мосгорнаследия	При сдаче раздела «Обмерные чертежи» в составе проекта реставрации контролирующие органы требуют указать систему координат и подтверждение точности. Без обоснования — отказ.
Ошибки при монтаже лесов и строительных работах	Если по вашему облаку точек монтируют строительные конструкции (леса, краны, временные опоры), а облако не привязано к реальной системе координат, возможны серьезные инциденты.
Невозможность повторных измерений	Без закрепленных пунктов обоснования через год-два вы не сможете сделать повторное сканирование и сравнить деформации. Точечные марки смыты или утрачены, координат нет.

Наш принцип: мы не экономим время и ресурсы на создании обоснования. Да, это требует полевых работ до основной съемки. Да, это документируется в отчете. Но именно это отличает профессиональный подход от кустарного.

Создание геодезического съемочного обоснования — это базовая, обязательная и, если хотите, «негероическая» часть нашей работы. Заказчик часто ее не видит и не оценивает напрямую. Но именно от качества этого фундамента зависит, будет ли ваша BIM-модель точной, примут ли ваши обмерные чертежи в КГИОП, и сможете ли вы использовать облако точек для проектирования без доработок.

В компании «Архитектурная Фотограмметрия» мы:

✔ работаем с 2005 года и имеем опыт создания обоснования на объектах любой сложности — от фасадов доходных домов до электродепо и гидросооружений;
✔ используем и классические методы (тахеометрия, нивелирование), и современные GNSS (ГЛОНАСС/GPS), и комбинированные схемы;
✔ создаем обоснование в государственной, местной или условной системе координат — под вашу задачу;
✔ предоставляем полную документацию: каталоги координат, схемы расположения, оценку точности, акты закрепления пунктов.

Вам не нужно разбираться в тонкостях полигонометрии и уравнивания. Вам нужен точный результат — чертежи, облака точек, BIM-модели. Остальное доверьте нам.
