5 ошибок при обмерах памятников архитектуры, из-за которых приходится переделывать документацию перед сдачей в КГИОП

Обмерные чертежи памятника архитектуры — это не просто замеры «для себя». Это официальная документация, которая проходит экспертизу в КГИОП и служит основой для всех реставрационных решений. Ошибка на этапе обмеров приводит к отказу в согласовании, остановке работ и многократному удорожанию проекта.

За 20 лет работы с объектами культурного наследия компания «Архитектурная Фотограмметрия» неоднократно сталкивались с проектами, где приходилось полностью переделывать обмерную документацию. Вот пять критических ошибок, которые чаще всего допускают при работе с памятниками.

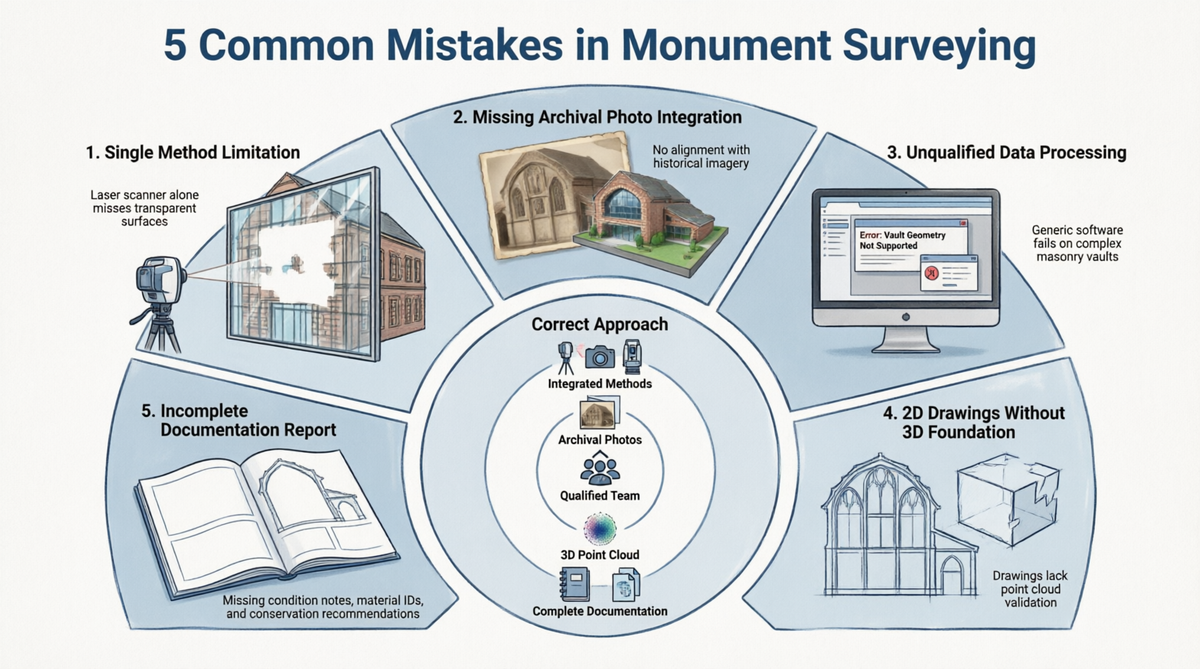

❌ Ошибка №1. Использование только одного метода измерений без учёта специфики объекта
Что делают: Останавливаются на лазерном сканировании или фотограмметрии, не адаптируя метод под особенности памятника.

Почему это критично:
• Лазерное сканирование не фиксирует прозрачные и зеркальные поверхности (витражи, позолоченные элементы) — в облаке точек появляются «пробелы».
• Фотограмметрия теряет точность на однотонных поверхностях без текстуры (белёные стены, мраморные колонны).
• Тахеометрическая съёмка интерьеров без привязки к фасадной системе координат нарушает единство документации.

Как избежать:
Комбинировать методы в зависимости от зоны объекта:
→ Лазерное сканирование фасадов + тахеометрическая съёмка интерьеров с обязательной привязкой к единой системе координат.
→ Для лепных деталей и резьбы — стереофотограмметрическая съёмка с последующей интеграцией в общее облако точек.

Из практики: При обмерах объектов (православных соборов / храмов) мы применяли комбинацию лазерного сканирования фасадов, стереофотограмметрической и тахеометрической съёмки интерьеров храмов с криволинейными сводами. Единая система координат позволила избежать расхождений при сдаче документации в экспертные органы.

❌ Ошибка №2. Игнорирование архивных материалов при недоступности части объекта
Что делают: Снимают только доступные участки, оставляя «слепые зоны» (крыши со стороны улицы, закрытые интерьеры, утраченные фрагменты).

Почему это критично для памятников:
Многие объекты культурного наследия имеют утраченные или недоступные части. Без анализа архивных фото невозможно воссоздать аутентичную геометрию — особенно для объектов, пострадавших в войну или перестроенных в советский период.

Как избежать:
Применять фотограмметрическую обработку архивных снимков — даже низкокачественных фото 1920–1950-х гг. Современные алгоритмы позволяют реконструировать 3D-геометрию по 2–3 снимкам разного ракурса. Результат интегрируется в общее облако точек и служит основой для чертежей утраченных фрагментов.

Наш опыт: Одной из первых в России мы начали применять фотограмметрическую обработку архивных снимков ещё в 2000-х годах. Это позволило воссоздать геометрию утраченных фрагментов при реставрации ряда объектов, включая памятники, пострадавшие в годы Великой Отечественной войны.

❌ Ошибка №3. Отсутствие квалифицированного подхода к обработке данных
Что делают: Полагаются только на «умное» оборудование, не учитывая, что качество результата зависит от квалификации специалиста, а не только от точности сканера.

Почему это критично:
Современные лазерные сканеры и ПО автоматизируют сбор данных, но:
• Алгоритмы не распознают архитектурные особенности (лепнина, рустовка, криволинейные своды) — их приходится обрабатывать вручную.
• Без опыта реставрационных работ специалист не различает конструктивные элементы от декоративных, что приводит к ошибкам при построении чертежей.
• Неправильная классификация точек в облаке создаёт артефакты в 3D-модели.

Как избежать:
Работать с командой, где исполнители обладают:
→ Опытом в реставрации объектов культурного наследия (не только техническим образованием)
→ Практикой сдачи документации в КГИОП и другие органы охраны
→ Навыками ручной обработки сложных архитектурных форм

Наш подход: С 2005 года мы формируем команды из геодезистов, архитекторов-реставраторов и фотограмметристов. Ещё в 2008 году, одной из первых в России, мы разработали специализированный программный комплекс ScanIMAGER, ориентированный именно на архитектурные задачи — потому что поняли: стандартное ПО не справляется с криволинейными сводами и сложной лепниной.

❌ Ошибка №4. Сдача только 2D-чертежей без 3D-основы
Что делают: Останавливаются на комплекте обмерных чертежей (фасады, планы, разрезы), не предоставляя исходное 3D-облако точек или модель.

Почему это критично:
2D-чертежи — это проекции трёхмерного объекта. При сложной геометрии (своды, барабаны куполов, винтовые лестницы):
• Криволинейные поверхности «разворачиваются» в плоскость с искажениями
• Связь между элементами (например, свод и опоры) теряется
• При запросе дополнительных разрезов приходится возвращаться на объект

Как избежать:
Сдавать полный комплект документации:
1. Цифровое облако точек в единой системе координат
2. 3D-модель (полигональная или твёрдотельная)
3. Обмерные чертежи в формате .dwg, сгенерированные из 3D-модели
4. Отчёт с описанием методики, оборудования и точности работ

Практика сдачи: Вся наша продукция выполняется в соответствии с ГОСТ и регулярно проходит экспертизу в КГИОП. Наличие 3D-основы позволяет оперативно вносить корректировки без повторного выезда на объект.

❌ Ошибка №5. Формальное отношение к отчётной документации
Что делают: Предоставляют только чертежи, считая отчёт «бумажной формальностью».

Почему это критично:
Отчёт по обмерным работам — обязательный элемент документации для КГИОП. В нём должны быть:
• Описание обмеряемого объекта с исторической справкой
• Перечень применённого оборудования и методик
• Обоснование точности измерений для разных зон объекта
• Схема привязки к системе координат
• Перечень выданных материалов (облако точек, чертежи, модели)
Без полноценного отчёта документация не проходит экспертизу, даже если чертежи технически безупречны.

Как избежать:
Подходить к отчёту как к неотъемлемой части работы:
→ Фиксировать все этапы — от подготовки до постобработки
→ Указывать ограничения методов для разных зон объекта
→ Прикладывать схемы привязки и контрольных измерений
→ Согласовывать структуру отчёта с требованиями органа охраны до начала работ

Из опыта: Мы включаем отчёт в каждый проект с 2005 года. Даже когда заказчику «нужны только чертежи», мы готовим полный пакет — потому что реставрация памятника не терпит упрощений. Цифровое облако точек сегодня может быть достаточно для мониторинга стройки, но для реставрации памятника требуется полноценная документация.

✅ Заключение
Обмеры памятника архитектуры — это комплексная задача, где важны не только современные технологии, но и:
→ Понимание специфики объектов культурного наследия
→ Опыт работы с требованиями КГИОП и ГОСТ
→ Квалификация исполнителей, а не только точность оборудования
→ Полный комплект документации: от облака точек до отчёта
Именно такой подход позволяет нам с 2005 года успешно сдавать обмерную документацию по объектам любой сложности — от храмов и дворцов до промышленных памятников.
