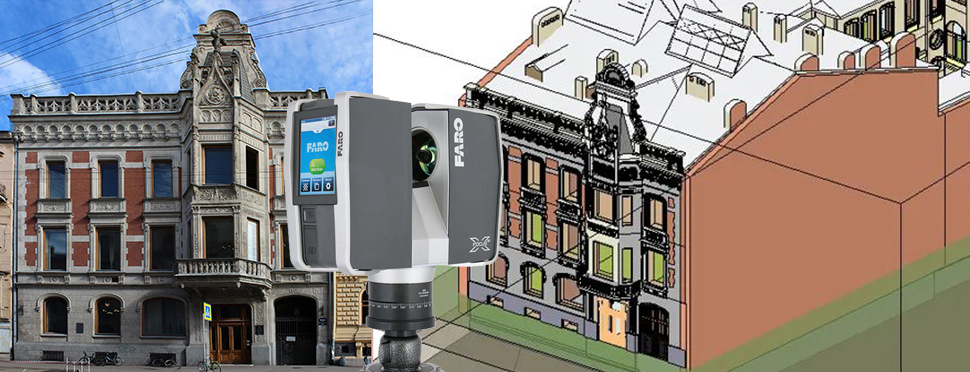

Трехмерное лазерное сканирование и фотограмметрическая съемка особняка Безобразовой в СПб

Особняк Н.В. Безобразовой на Моховой улице — жемчужина петербургского модерна с уникальной строительной историей. В декабре 2018 — феврале 2019 года специалисты компании "Архитектурная Фотограмметрия" выполнили комплексное лазерное сканирование входной группы, вестибюля и парадной лестницы этого памятника архитектуры. Работы проводились в рамках подготовки к масштабной реставрации здания, где сегодня располагается Российский государственный институт сценических искусств. Современные технологии позволяют создавать точную детальную цифровую модель здания, что станет научной основой для его восстановления.

Особняк Н. В. Безобразовой — памятник архитектуры, расположенный в Центральном районе Санкт-Петербурга по адресу Моховая улица, 34. Архитектурный шедевр имеет весьма драматичную историю.

Годы строительства: 1902-1907 (первоначальный проект А.И. Владовского, завершение Ю.Ю. Бенуа и К.И. Стрегулина)
Стиль: Северный модерн с элементами неоготики

Историческое значение:
➡ Один из первых в Петербурге примеров использования железобетонных конструкций
➡ Уникальный образец аристократического особняка начала XX века
➡ Место, связанное с историей русского театрального образования

Этапы строительства и трансформации:

1902 г. — начало строительства по проекту Владовского
1903 г. — обрушение железобетонных конструкций, смена архитекторов
1907 г. — завершение строительства под руководством Бенуа и Стрегулина
1914 г. — приобретение здания государством для Совета министров
1920-е гг. — размещение театральных учебных заведений
1941-1944 гг. — повреждения в период блокады
1962 г. — последний капитальный ремонт

Предмет охраны как объекта культурного наследия:

Градостроительные характеристики:
✔ Историческое местоположение в структуре Моховой улицы
✔ Композиционная роль в ансамбле застройки
✔ Сохранение исторических габаритов и силуэта

Объемно-пространственная композиция:
✔ Трехэтажный объем с мансардой
✔ Сложная планировка с анфиладами помещений
✔ Высотные отметки (общая высота — 22 м)

Конструктивные особенности:
✔ Железобетонные конструкции системы Геннебика
✔ Кирпичные стены с гранитной облицовкой
✔ Историческая система оконных переплетов

Декоративное убранство:
✔ Фасадный декор в стиле модерн
✔ Парадная мраморная лестница с бюстами

Сохранившиеся элементы интерьерной отделки:
✔ Лепнина
✔ Деревянные панели
✔ Камины

Архитектурное описание
Экстерьер:

Фасады:
➡ Краснокирпичная кладка с гранитными деталями
➡ Готический щипец с гербом владельцев
➡ Эркер с вензелем "НБ"
➡ Цепи рустов и сложные наличники

Парадные интерьеры:

Вестибюль:
➡ Мраморная отделка
➡ Кованые элементы
➡ Витражи

Парадная лестница:
➡ Мраморные ступени
➡ Скульптурные бюсты
➡ Световой фонарь

Залы:
➡ Сохранившаяся лепнина
➡ Камины из натурального камня
➡ Исторические паркеты

Завершение реставрации особняка Безобразовой: от аварийного состояния к новому этапу жизни.
К 2025 году завершилась масштабная реставрация главного корпуса Российского государственного института сценических искусств, вернувшая к жизни один из красивейших особняков Петербурга. Напомним, что до начала работ здание находилось в критическом состоянии: фундаменты неравномерно просели, кирпичная кладка разрушалась, балки перекрытий местами проржавели, а отсутствие гидроизоляции привело к намоканию стен и перекосу перегородок. Последний капитальный ремонт проводился еще в 1962 году.

Большую важность имеет процесс подготовки к реставрации. Мировая практика показывает, что для сохранения и ремонта/реставрации памятника архитектуры, эффективнее всего следующее распределения работ: две трети времени затрачивается на проект, включая создание модели-клона здания (бим-модели), и только одна треть - на реставрационные работы. Но в итоге можно сэкономить 25 - 30 процентов на стоимости этих работ.

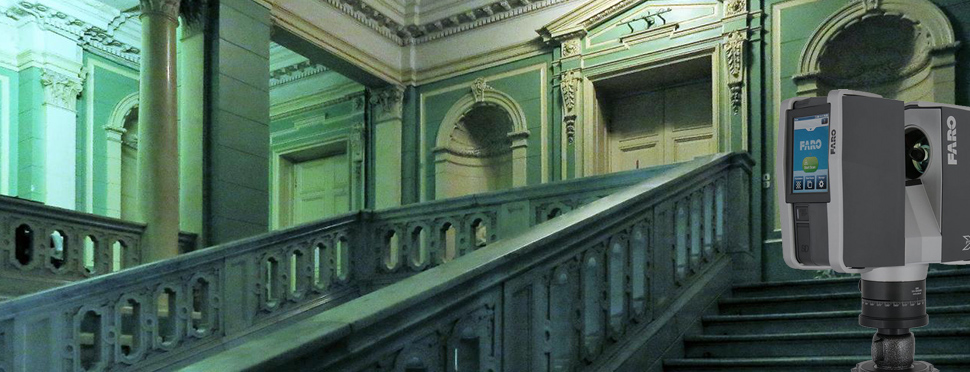

В декабре 2018 — феврале 2019 года компания "Архитектурная Фотограмметрия" провела детальное лазерное сканирование парадных интерьеров, создав точную цифровую модель части здания. Эти работы включали:

• 3D-фиксацию (лазерное сканирование) состояния входной группы, вестибюля и парадной лестницы
• Детальную фотограмметрическую съемку
• Подготовку обмерной документации



По завершению комплексного научного исследования здания на Моховой улице, 34, была создана модель-клон объекта культурного наследия (особняк Надежды Безобразовой). Модель-клон здания - это информационная пространственная модель (bim-модель), полученная в процессе бим-моделирования - известной и уже давно применяемой в России технологии, но в данном случае, эта технология была впервые применена на объекте, финансируемом на средства из федерального бюджета.

Как отмечал министр культуры Владимир Мединский в 2023 году: "Создание цифрового клона здания позволило нам подойти к реставрации с научной точностью. Все дефекты были зафиксированы и учтены в проекте".

Реставрационные работы, завершенные в 2024 году, включали:

• Усиление фундаментов и несущих конструкций
• Восстановление кирпичной кладки и фасадного декора
• Реставрацию парадных интерьеров с сохранением аутентичных элементов
• Модернизацию инженерных систем с учетом современных требований

Сегодня особняк Безобразовой, построенный в 1902-1907 годах по проекту архитектора Александра Владовского, вновь стал украшением Моховой улицы и продолжает служить alma mater для будущих звезд российской сцены.




Лазерное сканирование:
➡ Плотность точек: 3-5 мм
➡Точность: 1-2 мм
➡Объем данных: 1,2 млрд точек

Фотограмметрическая съемка:
➡Разрешение: 50 мегапикселей
➡ Цветовая точность: 98%

Создание документации:
➡ Обмерные чертежи
➡ Ортофотопланы

Использованное оборудование:
➡ Лазерный сканер
➡ Цифровая камера
➡ Программное обеспечение

Значимость полученных данных:
✅ Стали основой проекта реставрации
✅ Задокументировали текущее состояние
✅ Позволили выявить скрытые деформации
✅ Обеспечили точность восстановительных работ



#ЛазерноеСканирование #РеставрацияНаследия #Петербург #ОсобнякБезобразовой #АрхитектурныеОбмеры #3DМоделирование #КультурноеНаследие #портфолио #фотограмметрия #сканированиеСанкт-Петербург #обмерныеработы #обмерыСПб
