АРХИТЕКТУРНЫЕ ОБМЕРЫ

Для успешного решения задачи изучения памятников архитектуры и сохранения их путем реставрации требуется наличие их достоверных изображений. Выполнение чертежей архитектурных сооружений по их обмерам — самый точный и верный метод. Фотография дает нам лишь представление о внешнем виде в цвете, при помощи рисунка можно показать планы, разрезы и ортогонали фасадов и деталей здания. Но степень точности рисунков зависит от умения и добросовестности исполнителя, о размерах изображенного объекта рисунки и фотографии представления не дают вообще.

Точность изображения архитектурных сооружений достигается именно в результате правильно и достоверно выполненных архитектурных обмеров. Степень точности обмеров бывает различной и зависит от тех возможностей, какими обладает исполнитель и его квалификации. На сегодняшний день НПП "Фотограмметрия" является лидером на рынке производства комплексных архитектурных обмеров в Санкт-Петербурге, предлагая заказчику продукцию наивысшего качества.

Архитектурные обмеры являются главным инструментом фиксации архитектурных реалий и познания художественных достоинств памятника архитектуры, закономерностей построения любой архитектурной формы. Анализ материалов обмерной фиксации (масштабных ортогональных чертежей планов, разрезов, разверток и деталей здания) обеспечивает исчерпывающее представление не только о виде памятника, но и является основой для разработки проектов реставрации, реконструкции и других преобразований.

Мы предлагаем проведение полного комплекса обмерных работ, включающего:
- обмеры фасадов, кровли,
- обмеры внутренних объемов зданий,
- обмеры интерьеров разной степени сложности.

Результатом производства обмерных работ являются точные обмерные чертежи в формате .dwg, выполненные в единой системе координат и высот. За плечами наших специалистов 16-ти летний опыт работы и почти 500 выполненных объектов, среди которых множество памятников истории и архитектуры.

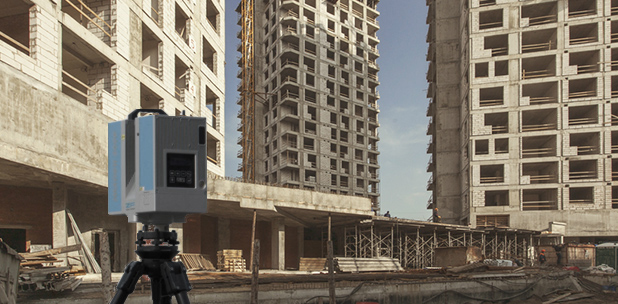

Для осуществления архитектурных обмеров фасадов зданий применяется разработанная нами технология, сочетающая методы лазерного сканирования и цифровой фотограмметрии. Съемка производится современным лазерным сканером и другим специализированным оборудованием (в зависимости от задачи и необходимости).

Сочетание методов лазерного сканирования и цифровой фотограмметрии позволяет получать обмерные чертежи деталей в любых масштабах, включая шаблоны 1:1.

АРХИТЕКТУРНЫЕ ОБМЕРЫ


ФАСАДЫ

(обмерные чертежи фасадов зданий)


Для выполнения архитектурных обмеров фасадов зданий применяется разработанная нами технология, сочетающая методы лазерного сканирования и цифровой фотограмметрии, позволяющая получать качественно новые материалы: трехмерные модели в естественных цветах, ортофотопланы с высочайшим разрешением. Съемка фасадов зданий и сооружений производится современным лазерным сканером. Для фотограмметрической съемки используются фотокамеры ведущих производителей, прошедшие калибровку в НПП «Фотограмметрия».

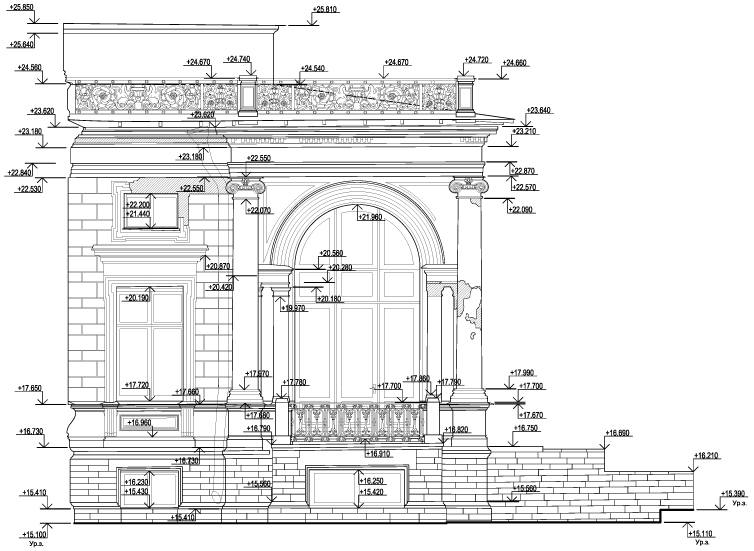

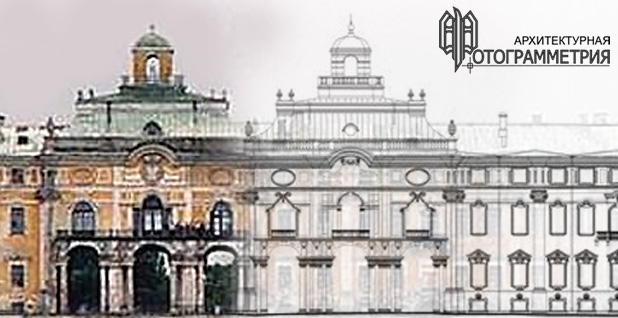

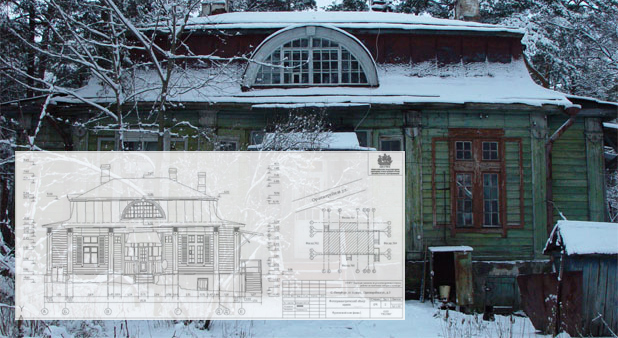

Обмерный чертёж фасада
Архитектурные обмеры: обмерный чертеж бокового фасада флигеля здания.

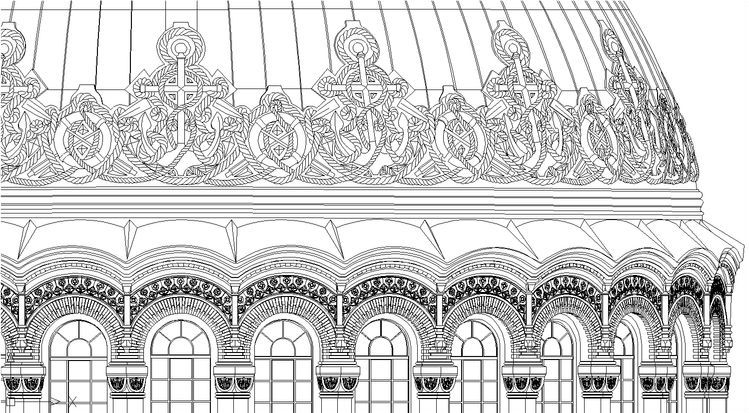

Фрагмент обмерного чертежа фасада
Архитектурные обмеры: Фрагмент обмерного чертежа купола Морского собора.


ДЕТАЛИ ФАСАДОВ И ИНТЕРЬЕРОВ

(обмерные чертежи архитектурных деталей)


Сочетание методов лазерного сканирования и цифровой фотограмметрии позволяет получать обмерные чертежи деталей в любых масштабах, включая шаблоны 1:1.
При проведении реставрации или реконструкции зданий и их интерьеров (не только памятников архитектуры), имеющих довольно насыщенный декор, невозможно обойтись без съемки и дальнейшего построения точных обмерных чертежей деталей и фрагментов. И это именно обмерный чертеж, а не архитектурный рисунок, то есть он имеет строгое геометрическое соответствие с оригиналом.

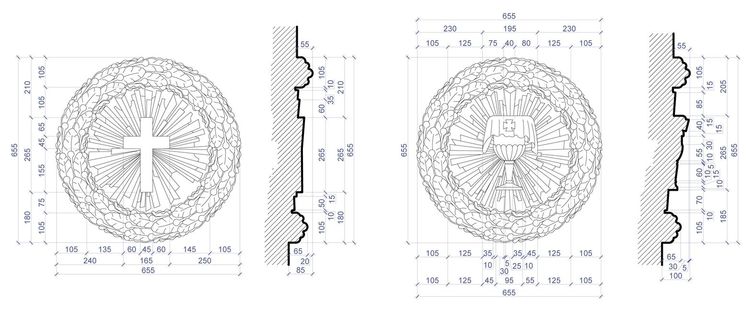

Чертежи деталей в М 1:1
Результат лазерного сканирования - обмерный чертеж: чертежи деталей интерьера в масштабе 1:1.

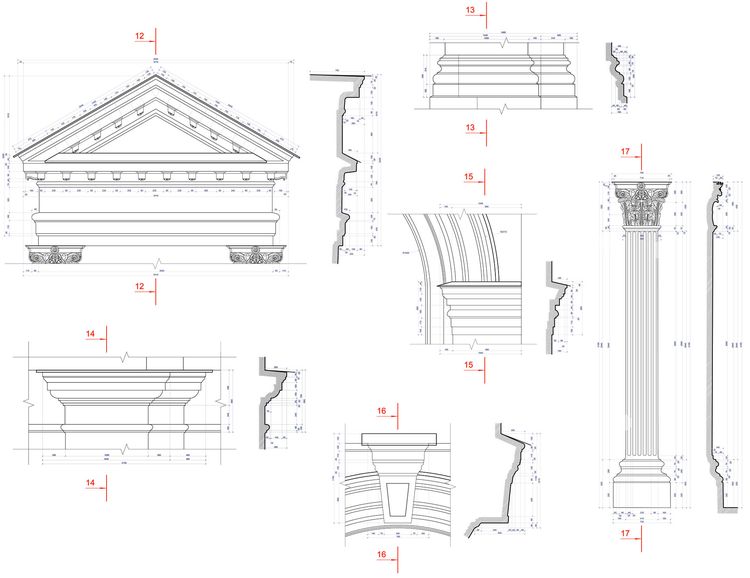

Чертежи фрагментов фасада здания
Результат лазерного сканирования - обмерный чертеж фрагментов фасада здания.



ПЛАНЫ И РАЗРЕЗЫ

(обмерные чертежи планов и разрезов зданий и сооружений)


Обмеры во внутренних пространствах зданий выполняются сочетанием методов лазерной тахеометрии и лазерного сканирования. Результатом являются обмерные чертежи поэтажных планов и продольных и поперечных разрезов здания, выполненные в единой системе координат и высот. Применение новейших технологий обмерных работ гарантирует высокую точность взаимного положения контуров в пределах всего объекта.

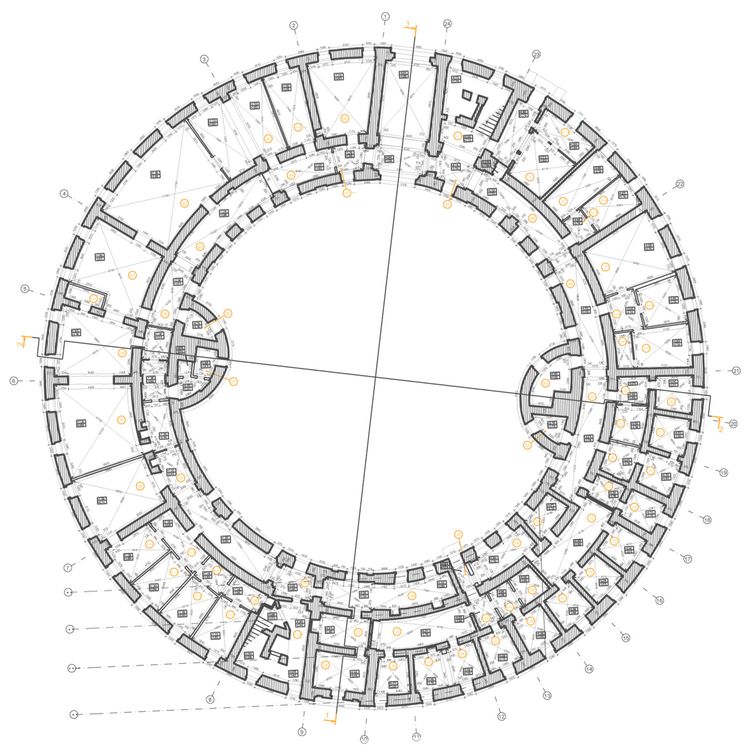

Чертеж плана здания
Обмерный чертеж: поэтажный план здания тюрьмы.

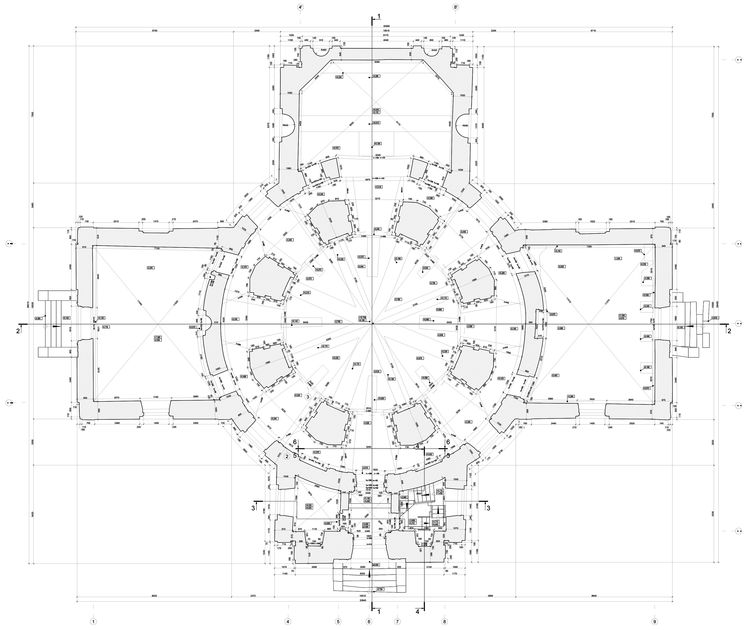

Чертеж плана церкви
Обмерный чертеж: план здания церкви.

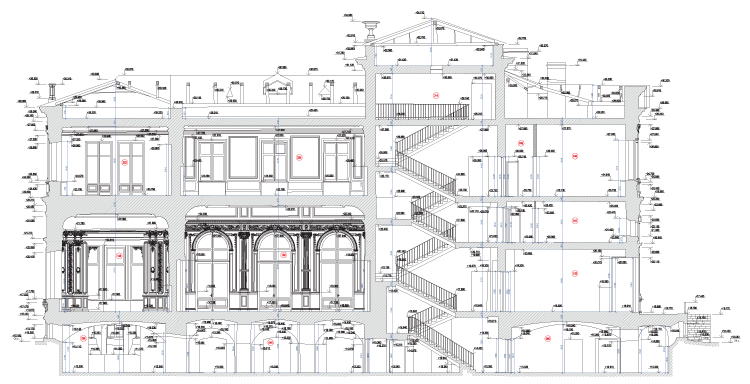

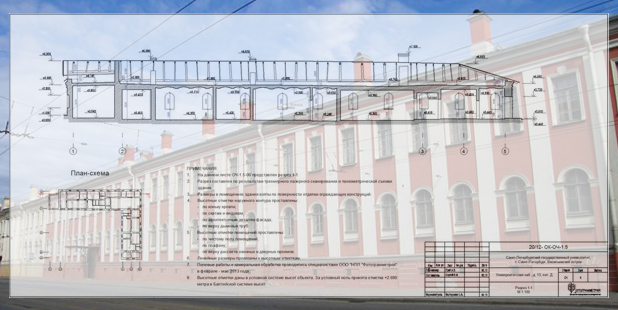

Чертеж разреза здания
Обмерный чертеж: разрез здания по одной из осей.

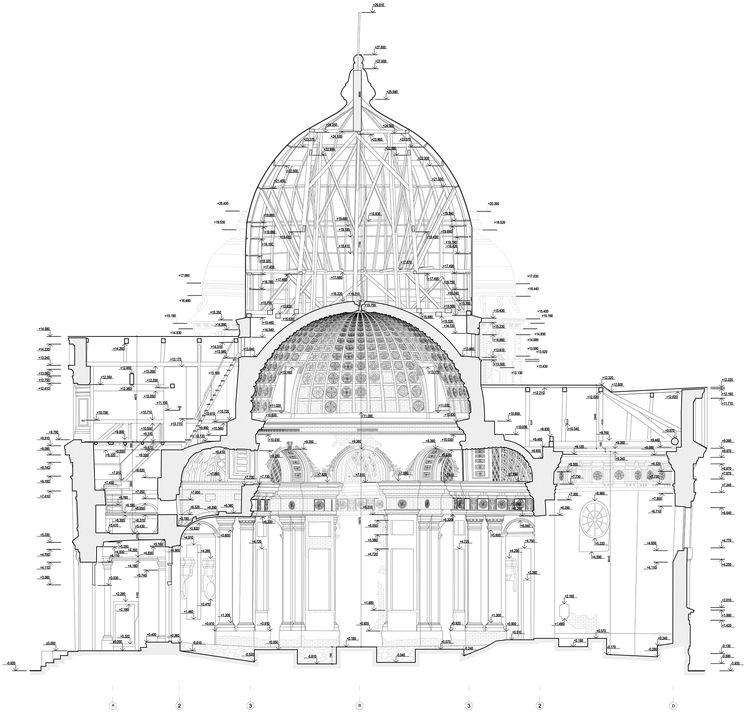

Разрез по церкви
Обмерный чертеж: разрез здания церкви для реставрации.

В качестве конечного продукта мы выдаем обмерные чертежи,
полностью удовлетворяющие запросам архитектурно-реставрационных и проектных организаций. Звоните 📞+7 (812) 992-26-85 Обращайтесь ✉ info@photogrammetria.ru Изучайте 🌎 photogrammetria.ru


СОЗДАНИЕ ПОЛНОЙ, ДОСТОВЕРНОЙ И ТОЧНОЙ ОБМЕРНО-ФИКСАЦИОННОЙ ДОКУМЕНТАЦИИ

Одной из важнейших задач при выполнении научной реставрации памятников архитектуры является создание полной, достоверной и точной обмерно-фиксационной документации.

Благодаря современным технологиям, помимо традиционных форм фиксации памятников, таких как чертежи и фотоснимки, сегодня доступны новые виды обмерно-фиксационной документации:

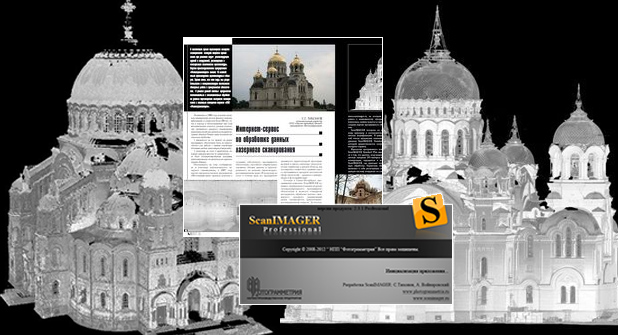

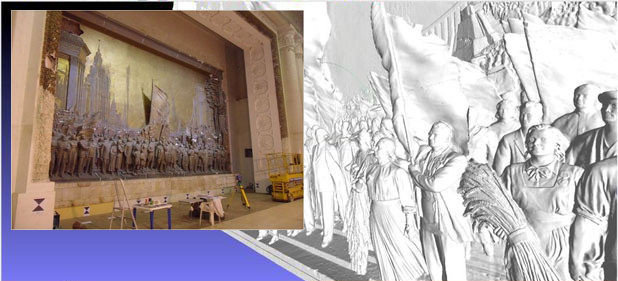

Точечные трехмерные модели памятников, получаемые в результате трехмерного лазерного сканирования – наиболее точная и полная форма фиксации геометрии памятника. Если параллельно со сканированием выполняется цифровая фотограмметрическая съемка, – возможно создание цветной модели, фиксирующей не только геометрию, но и цветовые характеристики памятника.

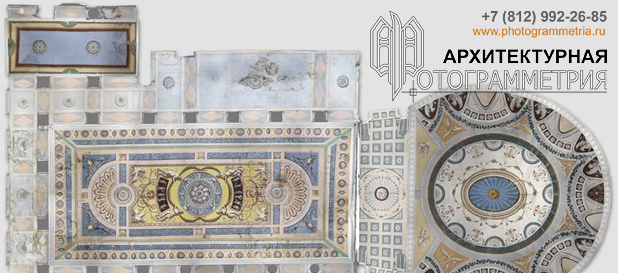

Ортофотоплан – ортогональная проекция точной трехмерной модели объекта на заданную плоскость. Данная форма фиксации сочетает в себе геометрические свойства обмерного чертежа с изобразительными свойствами фотоснимков. Причем точность и детальность изображения могут быть обеспечены наивысшие, включая требования масштаба 1:1.

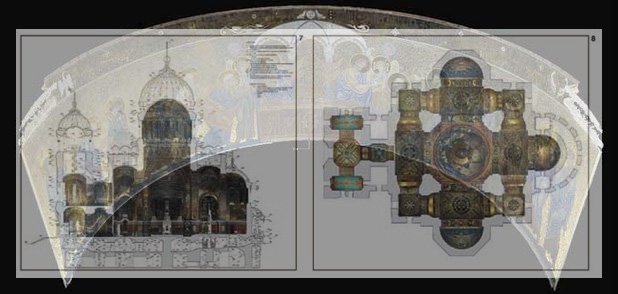

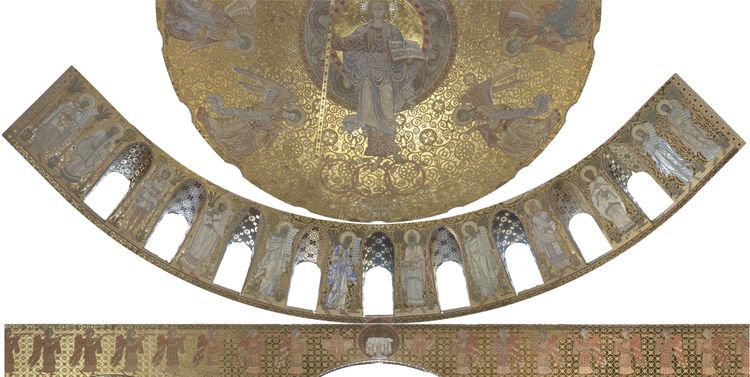

Растровые развертки. Данная форма используется для фиксации и обмера криволинейных поверхностей и отличается от ортофотоплана видом проекции. Если при создании ортофотоплана всегда используется ортогональное проектирование, то при создании разверток – вид проекции зависит от формы поверхности и подбирается индивидуально в каждом конкретном случае, с тем, чтобы развернуть криволинейную поверхность на плоскость с минимальными искажениями.

Точные 3D модели зданий и сооружений. Твердотельные, с текстурами, в популярных форматах 3д-моделирования.


НОРМАТИВНЫЕ ДОКУМЕНТЫ ПРИ ПРОВЕДЕНИИ АРХИТЕКТУРНЫХ ОБМЕРОВ:

• ГОСТ Р 56905-2016 Проведение обмерных и инженерно-геодезических работ на объектах культурного наследия.
• ГОСТ 26433.2-94. Правила выполнения измерений параметров зданий и сооружений.
• ГОСТ 26433.1-89. Правила выполнения измерений. Элементы заводского изготовления.
• ГОСТ 26433.0-85. Правила выполнения измерений. Общие положения.
• СП 13-102-2003. Правила обследования несущих строительных конструкций зданий и сооружений.
• СБЦП 81-2001-25. Справочник базовых цен на обмерные работы и обследование зданий и сооружений.
• Приказ Минэкономразвития РФ от 1 марта 2016 года № 90 «Об утверждении требований к точности и методам определения координат характерных точек границ земельного участка, требований к точности и методам определения координат характерных точек контура здания, сооружения или объекта незавершенного строительства на земельном участке, а также требований к определению площади здания, сооружения и помещения».
• СП 54.13330.2016. Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003.
Приказ Минземстроя РФ от 4 августа 1998 года № 37 «Об утверждении инструкции о проведении учета жилищного фонда в Российской Федерации» (часть 3 «Съемка, характеристика и техническое описание здания, строения, сооружения»)
и ряд других.


---
