Обмеры церквей и соборов: лазерное сканирование, фотограмметрия, ортофотопланы — портфолио

Православные храмы и соборы — это не просто культовые сооружения. Это уникальные памятники архитектуры, истории и искусства, хранящие память о веках. Каждый из них — это сложнейший объект для фиксации: многоярусные объёмы, богатый лепной декор, уникальные фрески и иконостасы, требующие бережного и высокоточного документирования. Для качественной реставрации или воссоздания любого храма необходима точная цифровая основа — обмеры, фиксирующие его геометрию, состояние конструкций и художественное убранство.

Компания «Архитектурная Фотограмметрия» обладает более чем 25-летним опытом выполнения комплексных обмерных работ на объектах культурного наследия России . В нашем портфолио — десятки православных храмов, соборов и церковных комплексов, от памятников федерального значения до уникальных образцов регионального зодчества.

Наши специалисты используют весь арсенал современных технологий: трёхмерное лазерное сканирование, стереофотограмметрическую съёмку, тахеометрию и собственное программное обеспечение для обработки данных. Это позволяет создавать высокоточные трёхмерные облака точек, цветные ортофотопланы, BIM-модели и комплекты обмерных чертежей любых масштабов — включая шаблоны декоративных элементов в масштабе 1:1.

Почему церкви и соборы — объекты особой сложности
Архитектура православных храмов отличается уникальным разнообразием форм: от простых одноглавых приходских церквей до сложнейших многокупольных соборов. Каждый объект требует индивидуального подхода и выбора оптимальной технологии обмеров.

Основные сложности при обмерах храмов:

Сложность	Решение компании
Высота и сложная конфигурация фасадов	Лазерное сканирование с земли и с использованием вышки (при необходимости) позволяет получить полную геометрию даже самых высоких зданий
Богатый лепной декор и резьба по камню	Стереофотограмметрическая съёмка создаёт детальные цветные ортофотопланы и шаблоны М 1:1 для точного воссоздания утраченных элементов
Уникальные интерьеры, иконостасы, фрески	Специализированная техника и ПО (разработка НПП «Фотограмметрия») обеспечивают фиксацию живописи с разрешением до 1 мм/пиксель для её сохранения
Аварийное состояние конструкций	Лазерное сканирование позволяет дистанционно получить данные из зон, опасных для человека, обеспечивая безопасность работ
Сложная геометрия куполов и сводов	Комбинация наземного лазерного сканирования и фотограмметрической съёмки с квадрокоптера создаёт полную и точную цифровую модель
Необходимость фиксации цветовых и текстурных характеристик	Цветное лазерное сканирование и высококачественная фотограмметрическая съёмка в формате RAW обеспечивают точную цветопередачу для реставрационных работ
Ограниченный доступ для людей (узкие лестницы, высотные зоны)	Дистанционные методы сканирования позволяют получить данные без физического присутствия в труднодоступных местах
Объединение данных в единую систему координат	Создание геодезического обоснования с привязкой к государственной или локальной системе координат обеспечивает совместимость всех материалов

За годы работы мы выполнили обмеры более чем на 50 объектах православной архитектуры в разных регионах страны. Ниже — наиболее значимые и показательные кейсы.

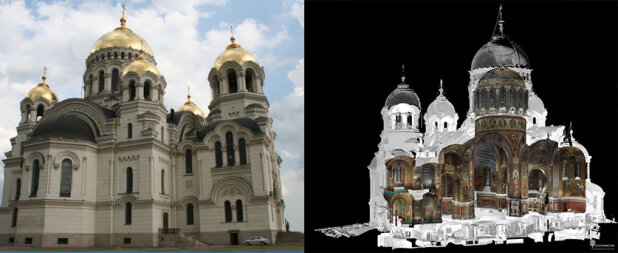

Вознесенский войсковой кафедральный собор (Новочеркасск)

Один из самых масштабных проектов компании — обмеры этого грандиозного собора, третьего по величине действующего православного храма России и памятника федерального значения. В 2010–2011 годах наши специалисты выполнили лазерное сканирование более чем с 500 станций, получив цветное облако точек, содержащее около двух миллиардов точек.
Что было создано:
• цветная трёхмерная точечная модель собора;
• комплекс обмерных чертежей (фасады, разрезы, планы);
• 111 ортофотопланов стен и плафонов высокого разрешения (до 1 мм/пиксель) на основе цифровой фотограмметрической съёмки.
Результаты этой работы легли в основу научно-проектной документации для реставрации собора.


Подробнее об объекте и работах на нём → https://photogrammetria.ru/78-obmernye-raboty-voznesenskiy-voyskovoy-kafedralnyy-sobor-novocherkassk.html
Цветная цифровая 3D модель собора в нашем видео → https://rutube.ru/video/fda9bee144f6c1927e52ec5ad5c02eff/

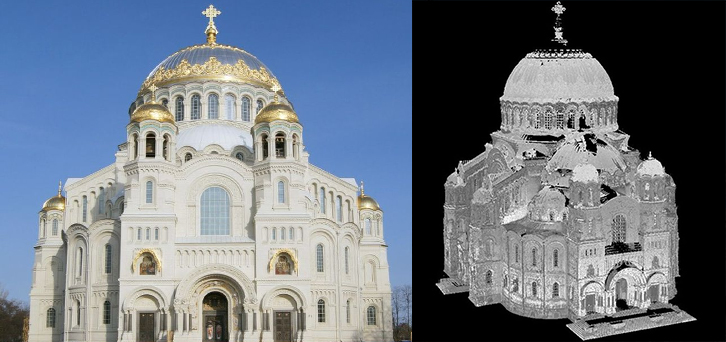

Архитектурные обмеры Никольский Морской собор в Кронштадте

Один из самых значимых проектов компании — обмеры Морского собора святителя Николая Чудотворца, расположенного на Якорной площади в Кронштадте. Это не только один из крупнейших морских соборов России, но и выдающийся памятник неовизантийской архитектуры, возведённый в 1903–1913 годах по проекту архитектора Василия Косякова. Собор, рассчитанный на 5000 человек, является объектом культурного наследия федерального значения.

Работы на объекте выполнялись в несколько этапов. В декабре 1999 года специалисты НПП «Фотограмметрия» провели фототеодолитную съёмку фасадов и стереофотограмметрические обмеры кровли — это был один из первых крупных проектов компании. В июне-июле 2009 года к работам вернулись, выполнив уже трёхмерное лазерное сканирование всего здания. Это позволило провести анализ изменений в геометрии собора, сравнив современные данные с результатами съёмки 1999 года .

В результате были получены:
• высокоточное облако точек всех фасадов и кровли собора;
• обмерные чертежи фасадов в необходимых масштабах;
• данные для анализа деформаций и отклонений конструкций;
• цифровая основа для разработки проектной документации.


Подробнее о проекте можно узнать на странице нашего портфолио.


Собор Петра и Павла в Гатчине

В 2021 году мы провели высокоточное лазерное сканирование и фотограмметрическую съёмку интерьеров и экстерьеров этого памятника середины XIX века. Особое внимание уделялось фиксации куполов и иконостаса собора.

Подробнее → https://photogrammetria.ru/346-obmernye-raboty-na-obekte-kulturnogo-nasledija-sobor-petra-i-pavla-ser-xix-v.html

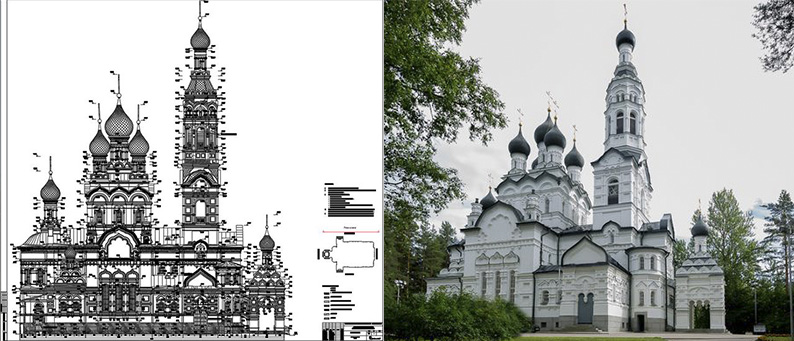

Церковь Казанской иконы Божьей Матери в Зеленогорске

Весной 2021 года на этом объекте культурного наследия федерального значения был выполнен полный комплекс обмерных работ: лазерное сканирование, фотограмметрическая съёмка и создание геодезического обоснования. Итогом стали обмерные чертежи фасадов, кровли, а также детали и шаблоны декоративных элементов.


Подробнее → https://photogrammetria.ru/336-laser-scanning-and-architectural-measurements-of-the-church-of-our-lady-of-kazan-in-zelenogorsk.html


Церковь Петра и Павла в Ярославле

Выдающийся памятник петровского барокко (1736–1744 гг.), построенный по образу Петропавловского собора Санкт-Петербурга. В 2020 году мы зафиксировали все архитектурные особенности храма: сложный декор фасадов, конструктивные элементы интерьеров и сохранившиеся фрагменты живописи. По полученным данным созданы высокоточные чертежи, цветные ортофотопланы и цифровые 3D-модели для предпроектных исследований.

Подробнее → https://photogrammetria.ru/465-arhitekturnye-obmery-obekta-kulturnogo-nasledija-cerkov-petra-i-pavla-g-jaroslavl.html

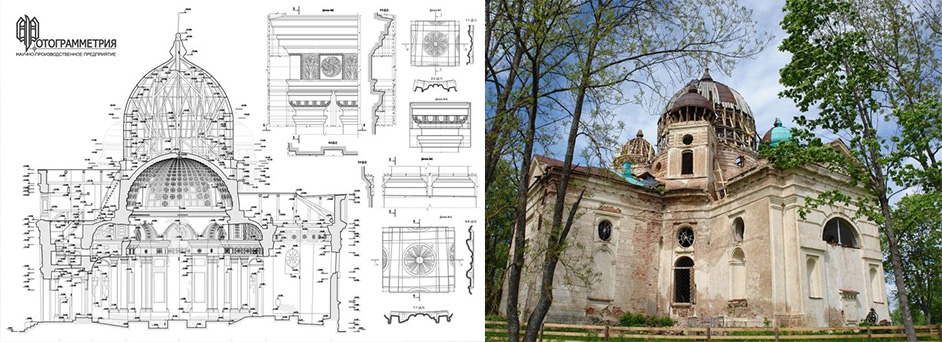

Церковь Вознесения Господня в Бельском Устье (Псковская область)
В 2008–2009 годах выполнен комплексный обмер этого храма XVIII века с использованием лазерного сканирования фасадов и интерьеров, а также созданы ортофотопланы деталей здания.


Подробнее → https://photogrammetria.ru/74-obmernye-raboty-cerkov-vozneseniya-gospodnya-belskoe-uste.html

Смольный собор (Воскресенский собор) в Санкт-Петербурге
Период выполнения: 2020
Виды работ: Лазерное сканирование собора и его макетов (собор + колокольня), ортофотопланы, обмерные чертежи, полигональные 3D-модели, приведение макетов к масштабу 1:1


Подробнее → https://photogrammetria.ru/358-geodezicheskie-i-fotogrammetricheskie-obmery-smolnogo-sobora-i-ego-maketa.html


Сводная таблица выполненных работ по нескольким церквям и соборам

Ниже представлены ключевые объекты, где компания «Архитектурная Фотограмметрия» выполнила полный комплекс обмерных работ:

№	Объект	Город / Регион	Период выполнения	Виды работ
1	Никольский Морской собор	Кронштадт	1999, 2009	Фототеодолитная съёмка, лазерное сканирование, анализ деформаций
2	Вознесенский войсковой кафедральный собор	Новочеркасск	2010–2011	Лазерное сканирование (500+ станций), фотограмметрия, 111 ортофотопланов
3	Смольный собор (Воскресенский собор)	Санкт-Петербург	2020	Лазерное сканирование собора и макетов (собор + колокольня), ортофотопланы, обмерные чертежи, полигональные 3D-модели, приведение макетов к масштабу 1:1
4	Собор Петра и Павла	Гатчина	2021	Лазерное сканирование, фотограмметрия куполов и иконостаса
5	Церковь Казанской иконы Божьей Матери	Зеленогорск	2021	Лазерное сканирование, фотограмметрия, обмерные чертежи
6	Церковь Петра и Павла	Ярославль	2020	Лазерное сканирование, 3D-модель, ортофотопланы
7	Церковь Вознесения Господня	Бельское Устье, Псковская обл.	2008–2009	Лазерное сканирование фасадов и интерьеров, ортофотопланы
8	Церковь Владимирской иконы Божией Матери	Дылицы, Ленинградская обл.	2017	Лазерное сканирование
9	Церковь Бориса и Глеба	Руза, Московская обл.	2018	Трёхмерное лазерное сканирование
10	Церковь Святой Великомученицы Екатерины	Санкт-Петербург	2007	Детальный обмер декоративных элементов фасадов и интерьеров

1. Трёхмерное лазерное сканирование
Это основа нашей работы. Сканер позволяет получать до 500 000 точек в секунду, создавая «облако точек» — точную цифровую копию объекта. На основе облака точек можно:

• строить любые планы, фасады, разрезы;
• измерять расстояния и углы с точностью до миллиметра;
• контролировать деформации конструкций.

2. Стереофотограмметрическая съёмка
Идеальна для фиксации архитектурных деталей и живописи. Позволяет создавать цветные ортофотопланы и фоторазвертки высокого разрешения — незаменимый материал для реставраторов и искусствоведов.

3. Геодезическое обоснование
Все данные привязываются к локальной или государственной системе координат, что обеспечивает их совместимость с проектной документацией.

4. Создание BIM-моделей
По требованию заказчика мы разрабатываем информационные модели (BIM) объектов, что особенно актуально для сложных храмовых комплексов .




По результатам обмеров храма или собора заказчик получает полный пакет документации в электронном виде:

Тип материала	Назначение
Облако точек лазерного сканирования (формат .rcp)	Цифровая основа для любых измерений и построений
Обмерные чертежи: планы, фасады, разрезы (DWG, PDF)	Для рабочего проектирования и согласований
Детали и шаблоны фасадов (М 1:5 – 1:1)	Для восстановления утраченных декоративных элементов
Ортофотопланы и фоторазвертки живописи (DWG, JPG, PDF)	Для научной фиксации и реставрации интерьерной живописи
Цветная 3D модель	Для презентаций и дальнейшего мониторинга

Компания «Архитектурная Фотограмметрия» – лидер в области высокоточных обмеров объектов культурного наследия. Наши преимущества:

✔ Более 25 лет опыта – от Кремля до храмов в отдалённых регионах .
✔ Собственное ПО – для обработки данных лазерного сканирования и стереофотограмметрии, включая создание ортофотопланов .
✔ Полный цикл работ – от геодезического обоснования до создания BIM-моделей, чертежей, ортофотопланов и шаблонов М 1:1 .
✔ Работаем с объектами любой сложности и сохранности – включая аварийные .
✔ Работаем по всей России – выезжаем на объекты любой удалённости.




Мы готовы выполнить комплексные обмерные работы на вашем объекте:

✔ лазерное сканирование фасадов и интерьеров церквей и соборов;
✔ стереофотограмметрическую съёмку архитектурных деталей и живописи;
✔ создание ортофотопланов и фоторазверток;
✔ 3D-моделирование для реконструкции и реставрации;
✔ создание обмерных чертежей любых масштабов, включая шаблоны М 1:1.



Работаем с объектами любой сложности.
Доверьте обмеры профессионалам – заложите точность в основу вашего проекта!
